Τύπος επίδειξης:: | 2.4» χρώμα OLED, εικονοκύτταρα 320×240, αντίθεση 10,000:1 | Εύρος μέτρησης:: | 0.50mm 508mm (0,02» σε 20,00»), ανάλογα με τον όρο υλικού, ελέγχων και επιφάνειας |
---|---|---|---|
Αρχή λειτουργίας:: | Ηχώ σφυγμού με τους διπλούς μετατροπείς elemet | Ανάλυση μέτρησης:: | Επιλέξιμα 0.01mm, 0.1mm (επιλέξιμα 0,001», 0,01») |
Τρόπος επίδειξης:: | Κανονικό, ελάχιστος/το μέγιστο συλλαμβάνει, DIFFERENCE/RR%, α-ανίχνευση, β-ανίχνευση | Τρόπος διόρθωσης:: | RF+, RF, HALF+, ΜΙΣΌΣ, ΠΛΉΡΕΣ |
Διόρθωση πορείας V:: | Αυτοματοποιημένο | Ταχύτητα ενημέρωσης:: | Επιλέξιμο 4Hz, 8Hz, 16Hz |
Περιοχή ταχύτητας υλικού:: | 500 σε 9999m/s (0,0197 έως 0,3939 in/μs) | Υψηλό Φως:: | Δοκιμαστής πάχους υπερηχητικού μετρητή, μετρητή πάχους υπερηχητικού επίστρωσης |
Υψηλό φως: | tm281 υπερηχητικός μετρητής μετρητών πάχους,ο υπερηχητικός μετρητής μετρητών πάχους,ο ψηφιακός υπερηχητικός μετρητής πάχους |

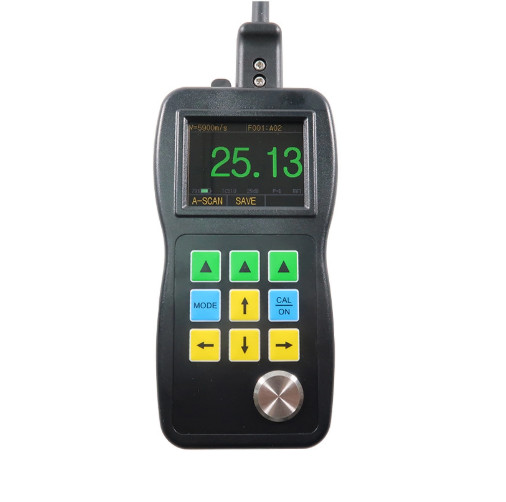

Υπερήχθη μέτρηση πάχους A & B Σάρωση για δοκιμή πάχους καουτσούκ Σειρά TM281
Περιγραφή του προϊόντος
TM281 σειρά χρωματική οθόνη με A / B-Scan υπερήχων πάχος μετρητή επαγγελματική σε
Λύση διαφόρων δυσχερών μετρήσεων πάχους
Χαρακτηριστικά:
2.4·χρωματική OLED, 320 x 240 pixel, αντίθεση οθόνης 10,000:1
Ζωντανή έγχρωμη ανίχνευση
- Δεν ξέρω.
Οι χρήστες μπορούσαν να δουν απευθείας τη χρωματική μορφή κύματος του υπερηχητικού ήχου (ή A-scan) στην οθόνη,που είναι πολύ σημαντικό για τις περιπτώσεις που πρέπει να ελέγξουμε την ορθότητα των αποτελεσμάτων των δοκιμώνΠολλές περιπτώσεις θα προκαλέσουν λανθασμένα αποτελέσματα των εξετάσεων ή ακόμα και μη αναγνώσεις.Και μετά θα πάρουμε τις σωστές ενδείξεις..
Ζωντανή έγχρωμη σάρωση B

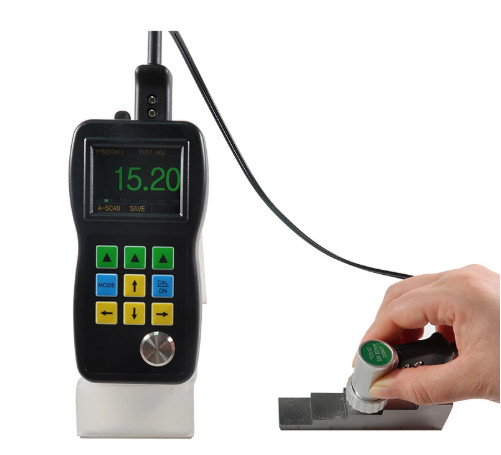

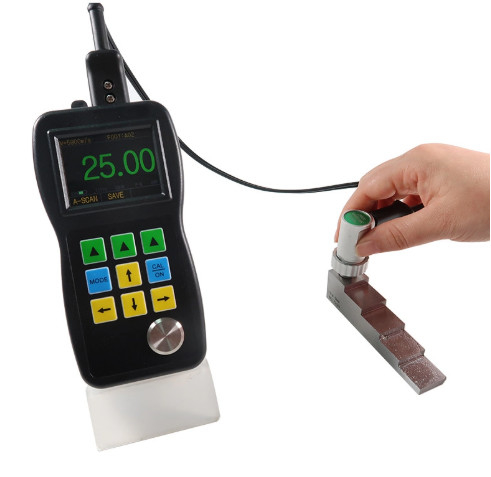

Μετακινήστε το ανιχνευτή κατά μήκος της επιφάνειας του εργαλείου, στη συνέχεια το προφίλ της διατομής της οθόνης του εργαλείου,Χρήση για την παρακολούθηση του επιπέδου της κάτω πλευράς του εργαστηρίου.Μπορεί να συλλέξει αυτόματα μια ελάχιστη τιμή της εικόνας B-scan, και να υποδείξει τη θέση του ελάχιστου με ένα κόκκινο τρίγωνο.Μπορείτε να δείτε οποιαδήποτε τιμή πάχους σημείου της εικόνας B-scan μετακινώντας τον δείκτη.
Μέσω της λειτουργίας επίστρωσηςΔεν χρειάζεται πλέον να χάνετε χρόνο για να αφαιρέσετε την επίστρωση
Τώρα το TM281D και το TM281DL έχουν επίσης αυτή τη ευρέως αναγνωρισμένη λειτουργία.
Πιο Πρακτική Λειτουργία
Διαφορά/Σύμβολο μείωσης:Η λειτουργία διαφοράς εμφανίζει τη διαφορά μεταξύ της πραγματικής αξίας και της κανονικής αξίας.Τυπική εφαρμογή είναι η μέτρηση του μεταλλικού υλικού που οφείλεται στην κάμψη και γίνεται λεπτό.
Δείχνει πληροφορίες:LOS, min, max, μεγάλη ανάγνωση ενώ εμφανίζεται min ταυτόχρονα, ταχύτητα, μηδέν, βαθμονόμηση, μονάδες, πάγωμα, αποσύνθεση, % εναπομείναντος χρόνου ζωής της μπαταρίας, κέρδος - χαμηλό, std, υψηλό, σύμβολο ηχώ προς ηχώ
Μαξ./Μιν. Καταγραφή:Σε αυτή τη λειτουργία, το τρέχον πάχος, το ελάχιστο πάχος και το μέγιστο πάχος θα εμφανίζονται στην οθόνη ταυτόχρονα.
Τρόπος συναγερμού:Δυναμική αλλαγή του χρώματος των ενδείξεων πάχους κατά την συναγερμό.
Ταχύτητα ενημέρωσης:Επιλέξιμα 4Hz, 8Hz και 16Hz. 4Hz για κανονικές εφαρμογές, όταν χρειάζεστε γρήγορη σάρωση, όπως μέτρηση υψηλής θερμοκρασίας, μπορείτε να επιλέξετε υψηλότερη συχνότητα ενημέρωσης.
Πολυγλωσσικές διαθέσιμες:Κινέζικα, Αγγλικά, Ισπανικά, Γερμανικά.
Έκο προς Έκο:Μετρά μόνο το πάχος του μετάλλου (αγνοείται η μπογιά και οι επιχρίσεις)
Συγγραφέας δεδομένων:99999 καταχωρητής δεδομένων πάχους με σημείο αναγνώρισης σε γραμμικά ή πλέγματα αρχείων (400 αρχεία)
Εξαγωγή:Σύνδεσμος πλήρους ταχύτητας USB 2.0.
Θέρμανση:Δραστηριότητα: -10 °C έως 50 °C
- Δεν ξέρω.Τύπος TM510
Ο ανιχνευτής είναι η καρδιά του οργάνου, η TMTeck διαθέτει την κορυφαία τεχνολογία παραγωγής ανιχνευτών στον κόσμο.με ενσωματωμένο μεταλλικό κελύφωμα χύτευσης με πετύπωση, πρακτικό σχεδιασμό του ανιχνευτή και του καλωδίου χωριστά, ανεξάρτητα από το κόστος για τη δημιουργία υψηλής ποιότητας.

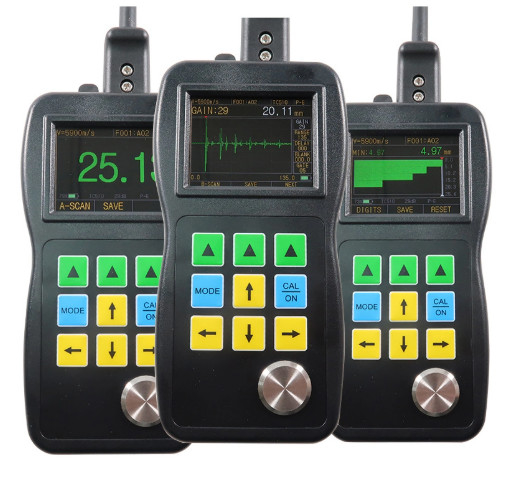

Η διαφορά μεταξύ των υπερηχητικών μετρητών πάχους σειράς TM281
TM281 | TM281D | |
Εμφάνιση σε χρώμα | √ | √ |
Ζωντανή A-Scan | √ | √ |
Χρονολόγηση B-Scan | √ | √ |
Έλεγχος της πρόσβασης και της πύλης | √ | √ |
Επενδύσεις | √ | √ |
Πίνακες για την παραγωγή χρωμάτων | × | √ |
Συγγραφέας δεδομένων | × | × |
Λογισμικό DataView | × | × |
Προδιαγραφές του υπερηχητικού μετρητή πάχους TM281DL
Τύπος οθόνης | 2.4' χρώμα OLED, 320×240 εικονοστοιχίες, αντίθεση οθόνης 10,000:1 |
Αρχή λειτουργίας | Επανάκλαση παλμού με μετατροπέα διπλού στοιχείου |
Πεδίο μέτρησης | 0.50 mm έως 508 mm ((0,02' έως 20,00'), ανάλογα με την κατάσταση του υλικού, του ανιχνευτή και της επιφάνειας. |
Μέτρηση της ανάλυσης | Επιλέξιμα 0,01 mm, 0,1 mm ((επιλέξιμα 0,001'', 0,01'') |
Μονάδες | Χιλιοστόμετρος |
Τρόπος διόρθωσης | Ραδιοσυχνότητα + Ραδιοσυχνότητα - ΕΠΙ+, ΕΠΙ - Πλήρης |
Τρόπος εμφάνισης | Κανονική, ελάχιστη/μέγιστη συλλογή, DIFF/RR%, A-Scan, B-Scan |
Διόρθωση πορείας V | Αυτοματοποιημένο |
Ποσοστό ενημέρωσης | Επιλέξιμα 4Hz, 8Hz, 16Hz |
Περιοχή ταχύτητας υλικού | 500 έως 9999m/s ((0,0197 έως 0,3939 in/μs) |
Γλώσσες | Αγγλικά, γαλλικά, γερμανικά, ισπανικά, κινεζικά |
Ρυθμίσεις συναγερμού | Ελάχιστες και μέγιστες συναγερμοί. Περιοχή από 0,25 mm έως 508 mm (0,010' έως 20,00'). |
Απαιτήσεις ισχύος | 2 μπαταρίες μεγέθους AA |
Χρόνος λειτουργίας | Περίπου 40 ώρες |
Αποσύνδεση του οργάνου | Επιλέξιμη ΕΠΙΠΟΤΑ ΕΝΕΙΣ ή ΑΤΟΜΑΤΙΚΑ ΑΠΟΣΚΛΗΣΗ μετά από 5, 10, 20 λεπτά αδράνειας |
Θερμοκρασία λειτουργίας | - 10°Cέως +50°C(+10°F έως +12°F) |
Μέγεθος | 158 mm × 76 mm × 37 mm (H × W × D) |
Βάρος | 225g, συμπεριλαμβανομένων των μπαταριών |
Τυπική παράδοση TM281DL
Ονομασία | Ποσότητα |
Κύριο σώμα | 1 |
Έλεγχος | 1 |
Η μπαταρία | 1 |
Κουμπλαντ | 1 |
Κουτί μεταφοράς | 1 |
Εγχειρίδιο χειρισμού | 1 |
Διάταξη USB | 1 |
Λογισμικό | 1 |
ΤΜ281 Προδιαγραφές ανιχνευτή/μετατροπέα | ||||||
ΠΑΣ | Σχήμα | Τύπος | Συχνότητα | Διάμετρος επαφής |
Μέτρηση Πεδίο |
Περιοχή θερμοκρασίας |
|
PT-08 | Τύπος TM281 | 5MHz | 11 χιλιοστά | 00,8 έως 100,0 mm | -10 έως 70°C |
|
TC510B | TM281D/DLΤυπικόd | 5MHz | 13.5mm | 1.2 έως 200.0 mm | -10 έως 70°C |
|
TC550 | Μικρός σωλήνας | 5MHz | 5 χιλιοστά | 00,8-60 mm | -10 έως 70°C |
|
ZT-12-2 | Καστιροn | 2MHz | 17 χιλιοστά | 4.0 έως 508 mm | -10 έως 70°C |
|
PT-06 | Μικρός σωλήνας | 7.5MHz | 8 χιλιοστά | 00,8 έως 30 mm | -10 έως 70°C |
|
PT-04 | Το δάχτυλο | 10MHz | 6 χιλιοστά | 00,7 έως 12 mm | -10 έως 70°C |
|
GT-12-2 | Υψηλό...Θερμοκρασίαε | 5MHz | 15 χιλιοστά | 4 έως 80 mm | -20 με 300°C |
