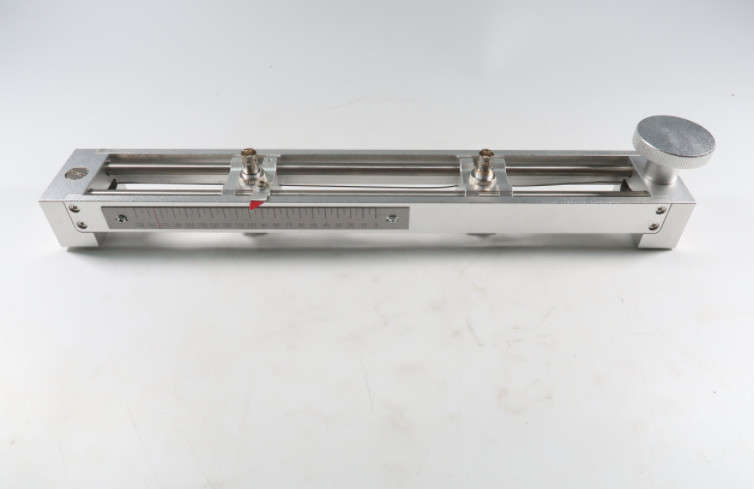

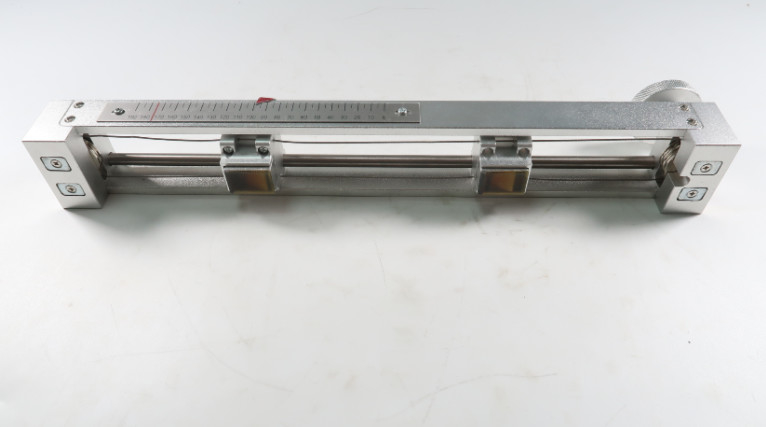

Τανδική μονάδα TMRW-1 με TFD811RW για υπερήχων δοκιμές συγκόλλησης σιδηροτροχιών

Εφαρμογή

Υπερήχορες δοκιμές συγκόλλησης σιδηροδρόμων.

(Συβέρσεις με φλας ∆υερμικές συγκόλλησεις αλουμινίου)

Η Λύση Σας

Η τανδεματική εξέδρα TMRW-1 επιτρέπει την ανίχνευση ελαττωμάτων κάθετων στην επιφάνεια της σιδηροτροχιάς, π.χ. έλλειψη σύντηξης και πορώδους σε όλο το ύψος της συγκόλλησης με υψηλή ευαισθησία και αναπαραγωγικότητα.

Η συσκευή συγκρότησης περιέχει θήκους ανιχνευτών για δύο ανιχνευτές δέσμης γωνίας 45°, οι οποίοι μπορούν να μετακινηθούν σε αντίθετες κατευθύνσεις.

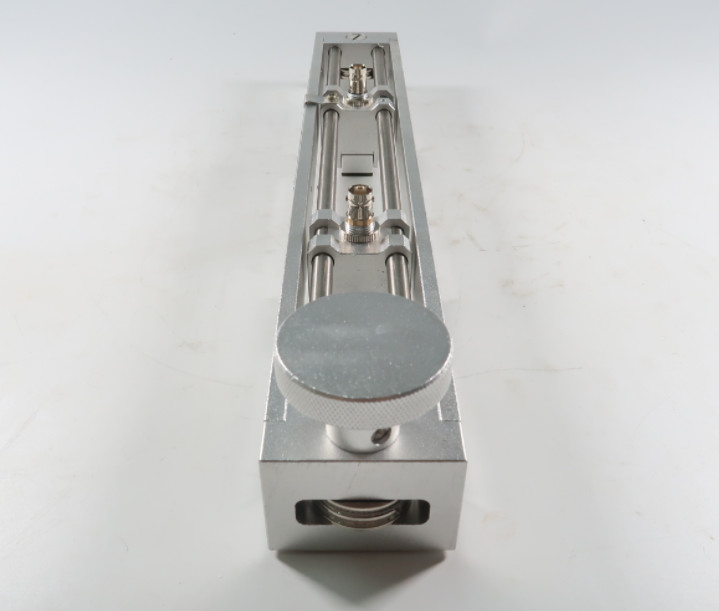

Η θέση των ανιχνευτών μπορεί να αλλάξει ταυτόχρονα με τη βοήθεια περιστρεφόμενων κουμπιών: Όταν οι ανιχνευτές τοποθετούνται κοντά μεταξύ τους στο κέντρο της εξέδρας, δοκιμάζεται η ρίζα της συγκόλλησης σιδηροτροχιάς.Με την επέκταση της απόστασης μεταξύ των ανιχνευτών ολόκληρο το ύψος της συγκόλλησης σαρώθηκε από το κάτω προς το πάνω της σιδηροτροχιάς.

Το τεχνητό όχημα ταντέμ περιέχει τέσσερις μαγνήτες, οι οποίοι το σταθεροποιούν κατά τη διάρκεια της δοκιμής ταντέμ.

Για να τοποθετηθούν οι ανιχνευτές ακριβώς στην κεντρική γραμμή της σιδηροτροχιάς, η εξέδρα παρέχει ένα ρυθμιζόμενο οδηγό άκρων.

Το TMRW-1 μπορεί να λειτουργεί με διαφορετικά φορητά όργανα UT, για παράδειγμα μαζί με το TFD806C.

Για τη ρύθμιση του εύρους και της ευαισθησίας του υπερηχητικού οργάνου συνιστούμε τη χρήση του τεμαχίου βαθμονόμησης K1.
