Ενεργειακή επίδραση: | 11mJ | Δοκιμαστική συμβουλή: | 3 χιλιοστά |
---|---|---|---|
Δυσκολία δοκιμής της άκρης: | 1600HV | Υλικό κορυφής δοκιμής: | Καρβίδιο βολφραμίου |
Διάμετρος συσκευής πρόσκρουσης: | 20 χιλιοστά | Διαθέσιμος τύπος διάταξης πρόσκρουσης: | Δοκιμαστικό στενό αυλάκι ή τρύπα |
Επισημαίνω: | Δορυφόρος DL με καλώδιο,Έλεγχος σκληρότητας DL,Συσκευή πρόσκρουσης τύπου DL με καλώδιο |

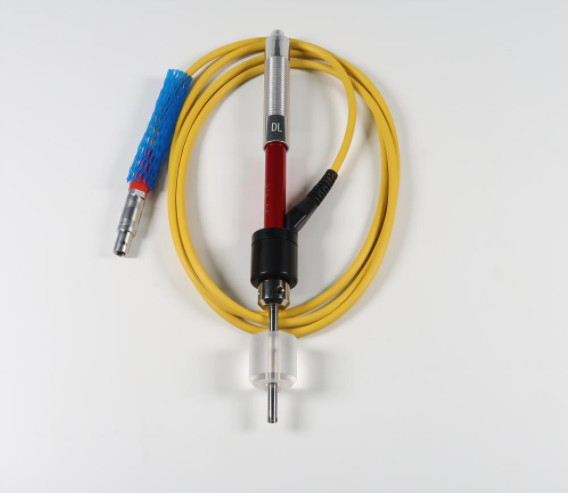

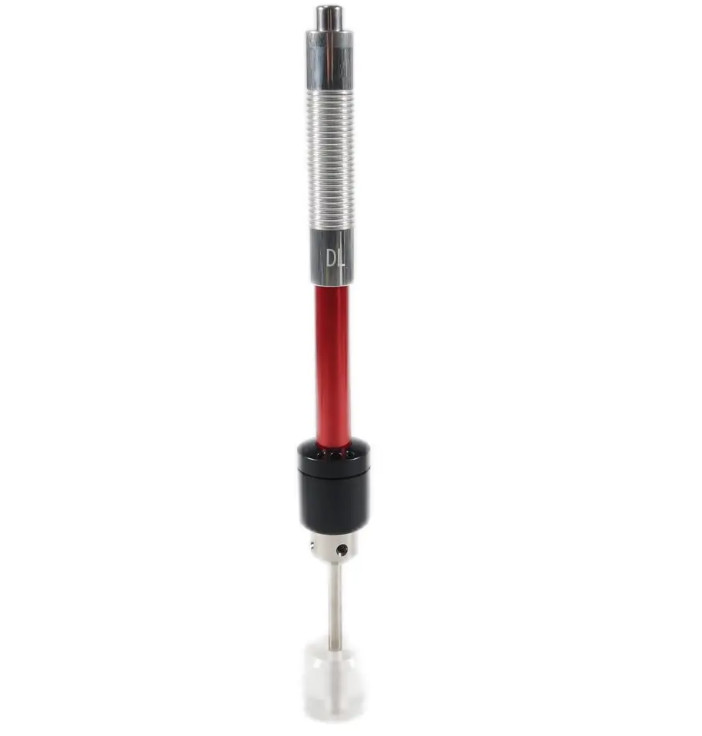

Τύπος DL Συσκευή πρόσκρουσης με καλώδιο, δορυφόρος DL με καλώδιο Δοκιμαστή σκληρότητας για τη δοκιμή λεπτών στενών αυλακώσεων ή οπών
Προειδοποίηση:
οι συνδέσεις καλωδίων για την πλευρά δοκιμής έχουν 3 και 4 πινές.
Το 3pin είναι για τον ευρωπαϊκό τύπο όπως το Proceq 2.
4 καρφίτσες είναι για τους περισσότερους Κινέζους δοκιμαστές,
Όταν κάνετε την παραγγελία σας, σημειώστε αν θέλετε 3 ή 4 καρφίτσες.
Αν δεν το σημειώσεις, θα σου στείλουμε 4 καρφίτσες.

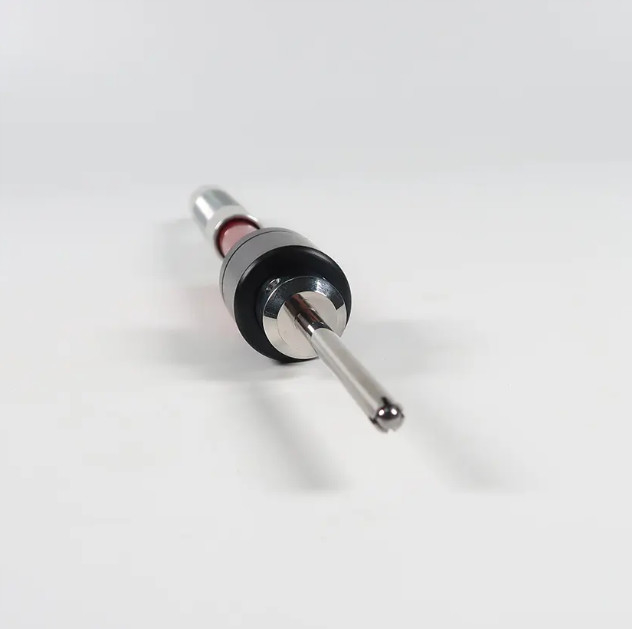

Διαμετρήτης 4, 2 mm, μήκος 50 mm.
Εφαρμογή: Μέτρηση σε πολύ περιορισμένους χώρους
Εφαρμογή: Ο τύπος DL χρησιμοποιείται για τη μέτρηση τμημάτων όπως ο πάτος της βαθιάς αυλής ή το προφίλ (όπως η επιφάνεια του δοντιού),και ο τύπος G χρησιμοποιείται για την ανίχνευση σκληρών και μεγάλων δοκιμαστικών τεμαχίων, όπως σφυρηλάτησης και χύτευσης.
Υλικό | Μέθοδος | Συσκευή πρόσκρουσης | |||||
Δ/ΔΣ | Δ+15 | Γ | G | Ε | DL | ||
Χάλυβα και χυτοσίδηρος
|
HRC | 20 ¢ 68.5 | 19.3 ¢67.9 | 200,069.5 | 22.4 ¢70.7 | 20.6 ¢68.2 | |
HRB | 38.4 ¢99.6 | 47.7 ¢99.9 | 370,099.9 | ||||
HRA | 59.1'85.8 | 61.7 ¢88.0 | |||||
HB | 127 ¢ 651 | 80 ̇638 | 80·683 | 90 ̇ 646 | 83·663 | 81·646 | |
HV | 83·976 | 80 ̇ 937 | 80996 | 84·1042 | 80 ¢950 | ||
ΕΣ | 32.2 ¢99.5 | 33.3 ¢99.3 | 31.8 ∙102.1 | 35.8 ∙102.6 | 30.6'96.8 | ||
Εργασία σε κρύο Χάλυβα εργαλείων |
HRC | 20.4 ¢67.1 | 19.8 ¢ 68.2 | 20.7 ¢ 68.2 | 22.6 ¢70.2 | ||
HV | 80 ̇ 898 | 80 ̇ 935 | 100941 | 82·1009 | |||
Ατσάλι ατσάλι
|
HRB | 46.5'101.7 | |||||
HB | 85 ̇ 655 | ||||||
HV | 85·802 | ||||||
Άσπρος χυτοσίδηρος
|
HRC | ||||||
HB | 93·334 | 92·326 | |||||
HV | |||||||
Σιδηρούργηνα οδοντωτά | HRC | ||||||
HB | Επενδύσεις | 127,364 | |||||
HV | |||||||
Άλλες χύτευσης αλουμινίου | HB | 19 ̇164 | 23 ∆210 | 32·168 | |||
HRB | 23.8 ¢84.6 | 22.7 ¢85.0 | 23.8 ¢85.5 | ||||
ΛΗΝΟΣ ((σύνθετα χαλκού-ζινκού)
|
HB | 40·173 | |||||
HRB | 13.5 ¢95.3 | ||||||
ΒΡΩΝΣΙΚΟ ((σύνθετα χαλκού-αλουμινίου/κασσίτερου) | HB | 60 ∆290 | |||||
Άλλα είδη από χάλυβα | HB | 45 ∆315 | |||||
Διαθέσιμος τύπος διάταξης πρόσκρουσης |
Δ.Σ.Δοκιμαστική τρύπα ή κούφια κυλινδρική
|
Δ+15: Δοκιμαστική αυλή ή επιφάνεια επανεισόδου
|
Γ:Δοκιμή μικρών, ελαφρών, λεπτών τμημάτων και επιφάνειας της σκληρής στρώσης |
G: Δοκιμή χάλυβα μεγάλων, παχιάς, βαριάς και τραχιάς επιφάνειας |
Ε: Δοκιμαστικό υλικό υπερυψηλής σκληρότητας | DLΔοκιμή: λεπτή στενή αυλή ή τρύπα |
