Για τη μέτρηση του πάχους της επικάλυψης σε διάφορα μεταλλικά και μη μεταλλικά υποστρώματα (γυαλί, πλαστικό, σύνθετο, σκυρόδεμα, ξύλο κλπ.)

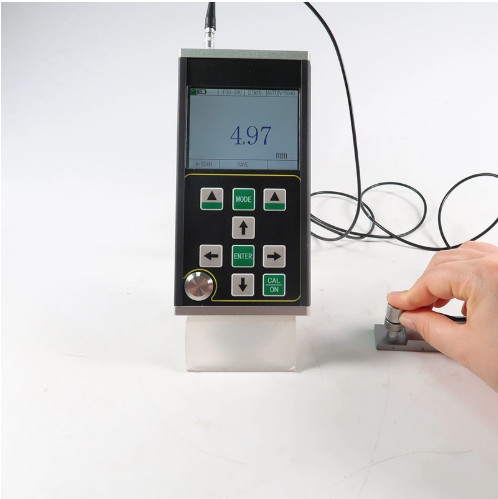

Το TM291 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους επικάλυψης υψηλής ακρίβειας μη μεταλλικών μετρητών με σάρωση A / B. Υιοθετεί την αρχή της μέτρησης πάχους υπερήχων με βάση την αντανάκλαση παλμών.Είναι κατάλληλο για τη μέτρηση του πάχους του υλικού που μπορεί να κάνει υπερηχητικό κύμα διαδίδονται σε αυτό με σταθερή ταχύτητα και να πάρει την αντανάκλαση από την πίσωΗ ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0.02χμΜπορεί να δοκιμάσει ταυτόχρονα το πάχος των υποστρωμάτων και της επικάλυψης.
Το προϊόν αυτό μπορεί να χρησιμοποιηθεί στο πετρέλαιο, τη χημική βιομηχανία, τη μεταλλουργία, την ναυπηγική, την αεροδιαστημική, την ενέργεια και άλλους τομείς.
Κύρια χαρακτηριστικά λειτουργίας
● Το εύρος μέτρησης είναι ευρύ, με ελάχιστο πάχος μέτρησηςεπίστρωση 20um;Μέγιστο πάχος 1800 mm.
● Το προϊόν αυτό μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002 mm.
●Το προϊόν αυτό διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής απεικόνισης.
● Τα στρώματα επικάλυψης και βαφής σε ορισμένα σύνθετα υλικά μπορούν να ανιχνευθούν ανάλογα με τη διαφορετική ταχύτητα του ήχου των υλικών,και το πάχος κάθε στρώσης από περισσότερα από 10 πολυστρώματα υλικών μπορεί να μετρηθεί ταυτόχρονα, και η τιμή πάχους κάθε στρώματος μπορεί να αλλάξει κάτω από την ίδια ηχώ.
● Έχει τις λειτουργίες της διεισδυτικής επικάλυψης και της μέτρησης ηχώ προς ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα χρώματος και επικάλυψη στην επιφάνεια.
● Πολλαπλές συνθήκες μέτρησης:ΛΙΝ,mb-e, E-E καιΑΥΤΟΟι συνθήκες ανταποκρίνονται στις μετρήσεις των συμβατικών πάχους των εργαστηρίων.Ε-Ε.η λειτουργία πραγματοποιεί τη μέτρηση λεπτών μερών·
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: τη συνήθη λειτουργία αξίας πάχους, τη λειτουργία διαφοράς / ποσοστού μείωσης και τη λειτουργία μέγιστης αξίας.
● Δύο τρόποι αύξησης: αυτόματη αύξηση / χειροκίνητη αύξηση.
● Μπορεί να ρυθμιστεί χειροκίνητη και αυτόματη διακοπή λειτουργίας, με λειτουργία εξοικονόμησης ενέργειας.
● Υποστηρίζει μια ποικιλία ανιχνευτών, μεταξύ των οποίων"Προσωπικότητα" που υπερβαίνει τα 5 kW·
● Υποστηρίζει την αποθήκευση μαζικής μάζας και μπορεί να αποθηκεύσει ταυτόχρονα 100000 τιμές πάχους, 500 ομάδες κυματικών μορφών A-scan και 500 ομάδες κυματικών μορφών B-scan.
● Μεγάλη 3,5 ιντσών έγχρωμη οθόνη TFT-LCD με ανάλυση υψηλής ευκρίνειας (QVGA) 320 × 240.
● Διαθέτει ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλών σημείων και λειτουργίες χειροκίνητης βαθμονόμησης,και μπορεί να βαθμονόμησε την ταχύτητα του ήχου και να ανιχνεύσει τη θέση μηδέν την ίδια στιγμήΥποστηρίζει τη διπλή διπλή κρυστάλλινη διόρθωση.
● Υποστηρίζει τη μετατροπή του μετρικού και του βρετανικού συστήματος. Μπορεί να αλλάζει μεταξύ μονάδων χιλιοστών και ιντσών.
● Υποστηρίζει την εμφάνιση στα κινεζικά και στα αγγλικά.
Εφαρμόσιμα υλικά
Για τη μέτρηση του πάχους της επικάλυψης σε διάφορα μεταλλικά και μη μεταλλικά υποστρώματα (γυαλί, πλαστικό, σύνθετο, σκυρόδεμα, ξύλο κλπ.).
μέταλλα (όπως χάλυβα, χυτοσίδηρο, αλουμίνιο, χαλκό κλπ.), πλαστικά, κεραμικά, γυαλί, ρητίνη, γυάλινες ίνες και άλλους καλούς υπερηχητικούς αγωγούς.
Βασικές Αρχές
Η αρχή της μέτρησης πάχους υπερήχων είναι παρόμοια με εκείνη της μέτρησης φωτεινών κυμάτων.Όταν φτάνει στην υλική διεπαφήΤο πάχος του μετρούμενου υλικού προσδιορίζεται με ακριβή μέτρηση του χρόνου υπερήχων διάδοσης στο υλικό.
Παράμετροι προδιαγραφών
| Άρθρο |
TM291 |
| Τύπος ανιχνευτή |
Μονόκρυσματικό ανιχνευτή / διπλόκρυσματικό ανιχνευτή |
| Πεδίο μέτρησης (χάλυβας 45*) |
20um️ 1800 χιλιοστά |
| Συχνότητα μέτρησης |
4Hz,8Hz,16Hz |
| Απόφαση |
0.1 mm,00,01 mm,0.001mm(0.01 ίντσες,00,001 ίντσες,0.0001 ίντσες) |
| Γεννήτρια παλμών |
Υιοθετείται αρνητική εκπομπή κυμάτων τετραγώνου και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον ανιχνευτή. |
| Πεδίο ταχύτητας ήχου |
400-19999m/s |
| Κλείδιο βαθμονόμησης |
4 χιλιοστά(χάλυβα) |
| Αυτόματη διακοπή λειτουργίας |
Μπορείτε να επιλέξετε 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητη διακοπή. |
| Κλιμάκωση ανιχνευτών |
Μία μονάδα βαθμονόμησης, πολλαπλή μονάδα βαθμονόμησης, χειροκίνητη βαθμονόμηση |
| κέρδος |
Αυτοματοποιημένος έλεγχος ισχύος, χειροκίνητος έλεγχος ισχύος |
| Πεδίο κέρδους |
0~80dB |
| Τρόπος ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό μισό κύμα (POS), αρνητικό μισό κύμα (NEG), πλήρες κύμα (FULL) |
| Τρόπος μέτρησης |
(1) THIN-EE:Μέθοδος επικαλύψεως με λεπτό φιλμ·(2) MB-E: η λειτουργία μέτρησης που βασίζεται στον χρόνο διέλευσης από την αρχική ηχώ έως την πρώτη κάτω ηχώ (3) E-E: λειτουργία μέτρησης της επικάλυψης διείσδυσης, η αυθαίρετη αντήχηση Em·En είναι προαιρετική. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος. |
| Αριθμητική λειτουργία |
Τρόπος αξίας πάχους, τρόπος διαφοράς/λιγάνου μείωσης, τρόπος μέγιστης/ελάχιστης αξίας |
| Λειτουργία A-scan |
Διαθέσιμο |
| Τρόπος σάρωσης B |
Διαθέσιμο |
| Ενδεικτική ένδειξη ζεύξης |
Διαθέσιμο |
| Δείκτης μπαταρίας |
Διαθέσιμο |
| Γλώσσα |
Κινέζικα / Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμο |
| Λογισμικό |
Δυναμική ρύθμιση πύλης, ρύθμιση κενού (Blank), ρύθμιση κενού ηχώ (E-blank), πάγωμα ηχώ, μετάφραση ηχώ και κλιμάκωση |
| Λειτουργία αποθήκευσης |
Μπορεί να αποθηκεύσει 100.000 πάχους (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματικών μορφών A-scan και 500 ομάδες κυματικών μορφών B-scan ταυτόχρονα. |
| Αναβάθμιση προγράμματος υποδοχής |
Διαθέσιμο |
| Εμφάνιση |
3.5 Πίνακας οθόνης TFT-LCD σε χρώμα QVGA (320 × 240) |
| Διαβίβαση δεδομένων |
Υποστηρίζει USBεπικοινωνία και διαβιβάζει δεδομένα στον υπολογιστή. |
| Θερμοκρασία λειτουργίας |
-10°C️+50 °C· με ειδικές απαιτήσεις μπορεί να φθάσει τους 20 °C· |
| Δραστηριακή τάση |
Τρία.Ο αριθμός 5 απαιτεί μπαταρίες AA. Όταν η ενέργεια είναι ανεπαρκής, υπάρχει μια υποδοχή χαμηλής τάσης. |
| Συνολική διάσταση |
184 x85x 32(μμ) |
| Συνολικό βάρος |
250g(Χωρίς μπαταρία) |
| Τυπική διαμόρφωση |

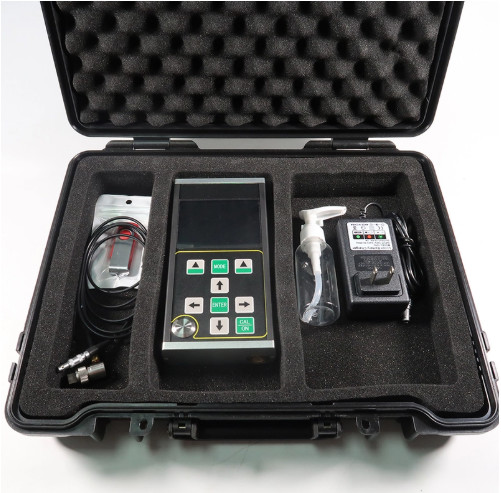

Κύριο σώμα, ανιχνευτής πάχους επίστρωσης, τρίαΑριθ. 5 μπαταρίες AAΕγχειρίδιο, βαλίτσα. |
Προαιρετικά ανιχνευτικά
Μονό
Στοιχείο
ανίχνευση |
Σχήμα |
Προδιαγραφές |
Πεδίο δοκιμής |
Απόφαση |
| |
DTM15 (Κανονισμός) |
15MHz 6mm |
0.15-24 |
0.001mm |
| |
DTM7.5 |
7.5Mhz 6mm |
0.5-24 |
0.001mm |
| |
DTM10 |
10Mhz 6mm |
0.3-24 |
0.001mm |
| |
DTM5 |
5MHz 6mm |
1.0-24 |
0.001mm |
| |
BD510 |
5Mhz 10mm |
1-1000 |
0.001mm |
| |
BD212 |
2Mhz 12mm |
4-1800 |
0.001mm |
Δύο
Στοιχείο
Έλεγχος |
TC400 |
10Mhz 5mm |
0.5-50 |
0.001mm |
| |
TC500 |
5 MHz 5 mm |
1.0-65 |
0.001mm |
| |
ΤC510 |
5 MHz 10 mm |
1.0-500 |
0.001mm
|
