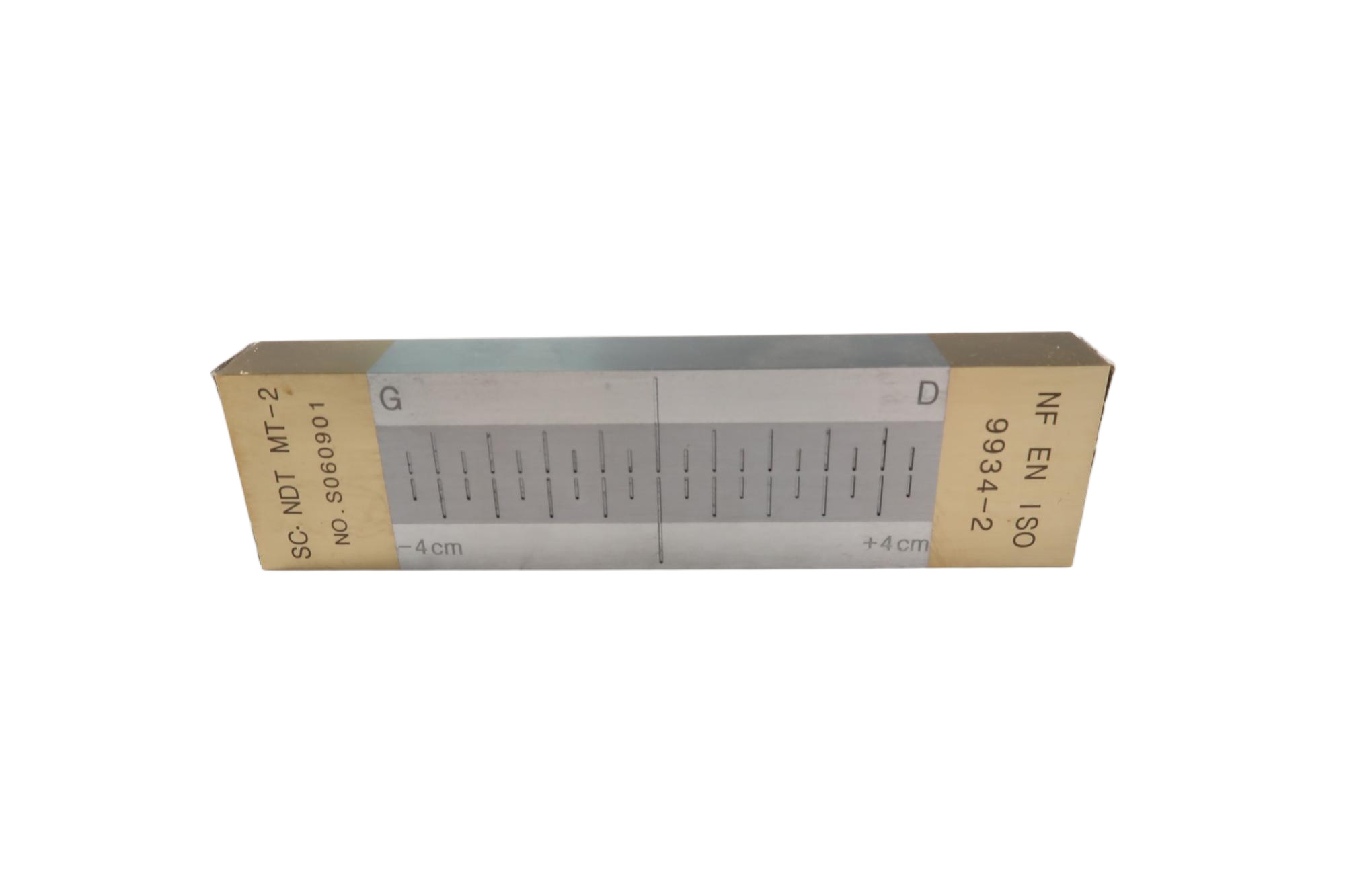

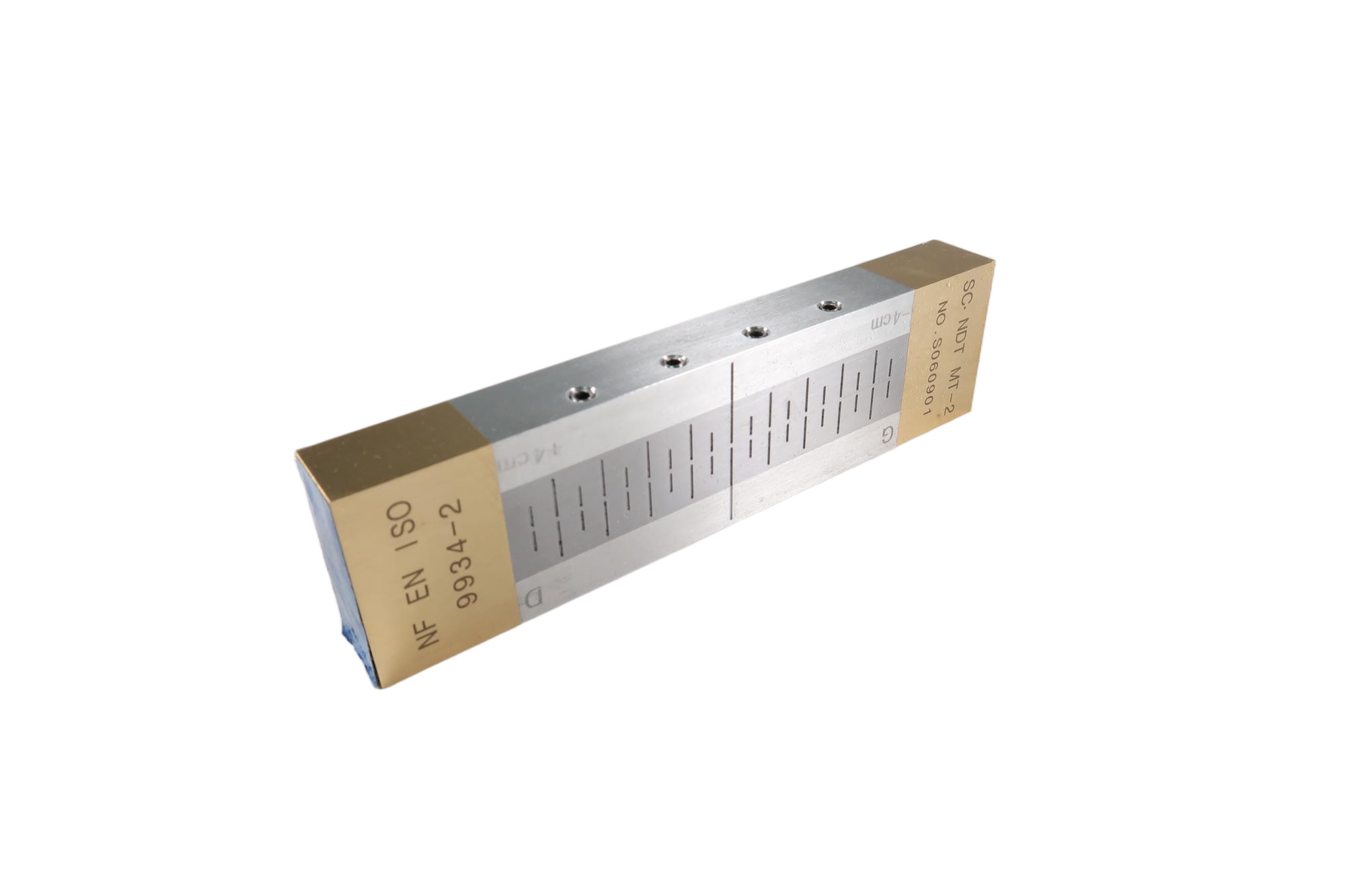

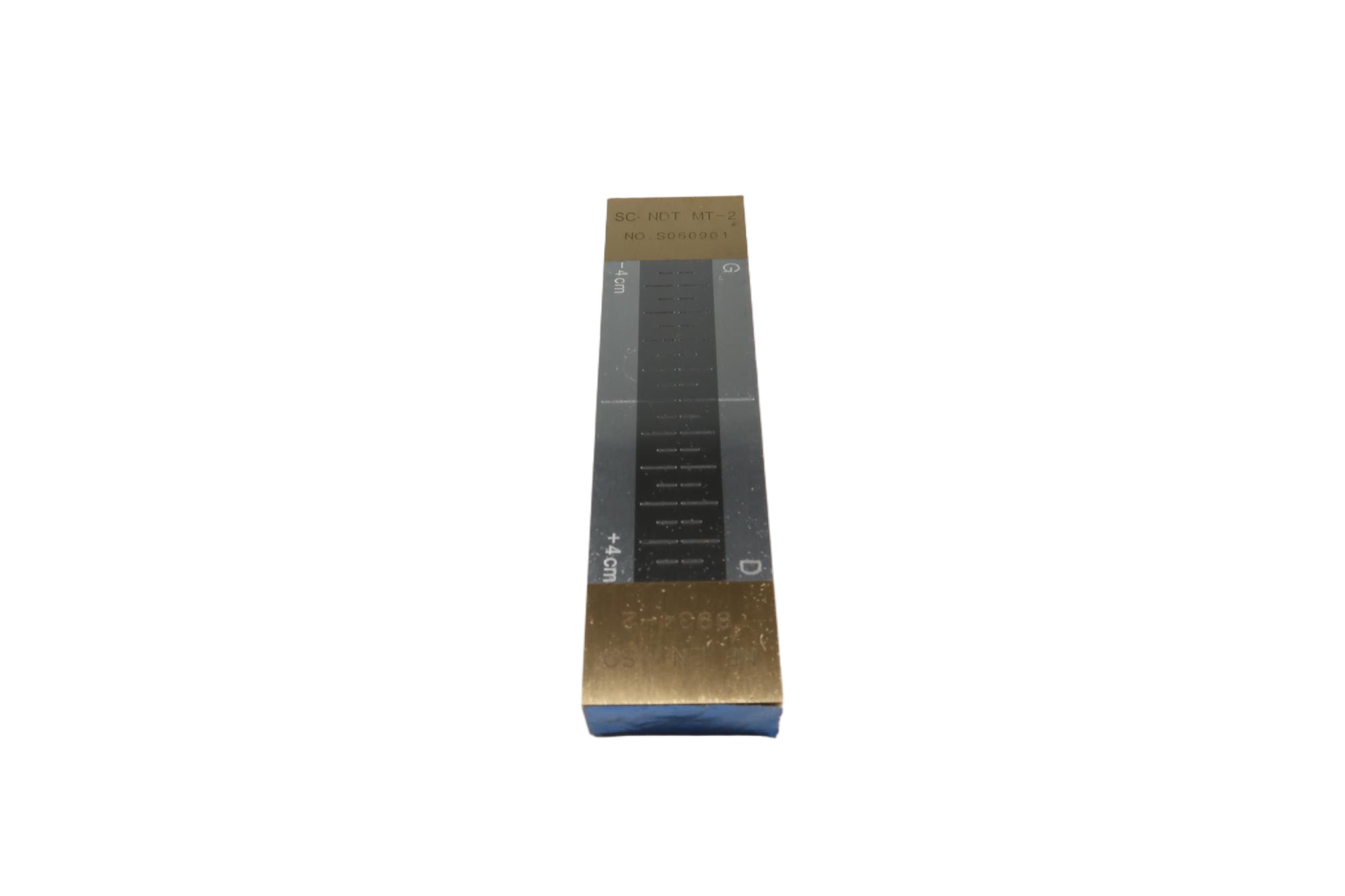

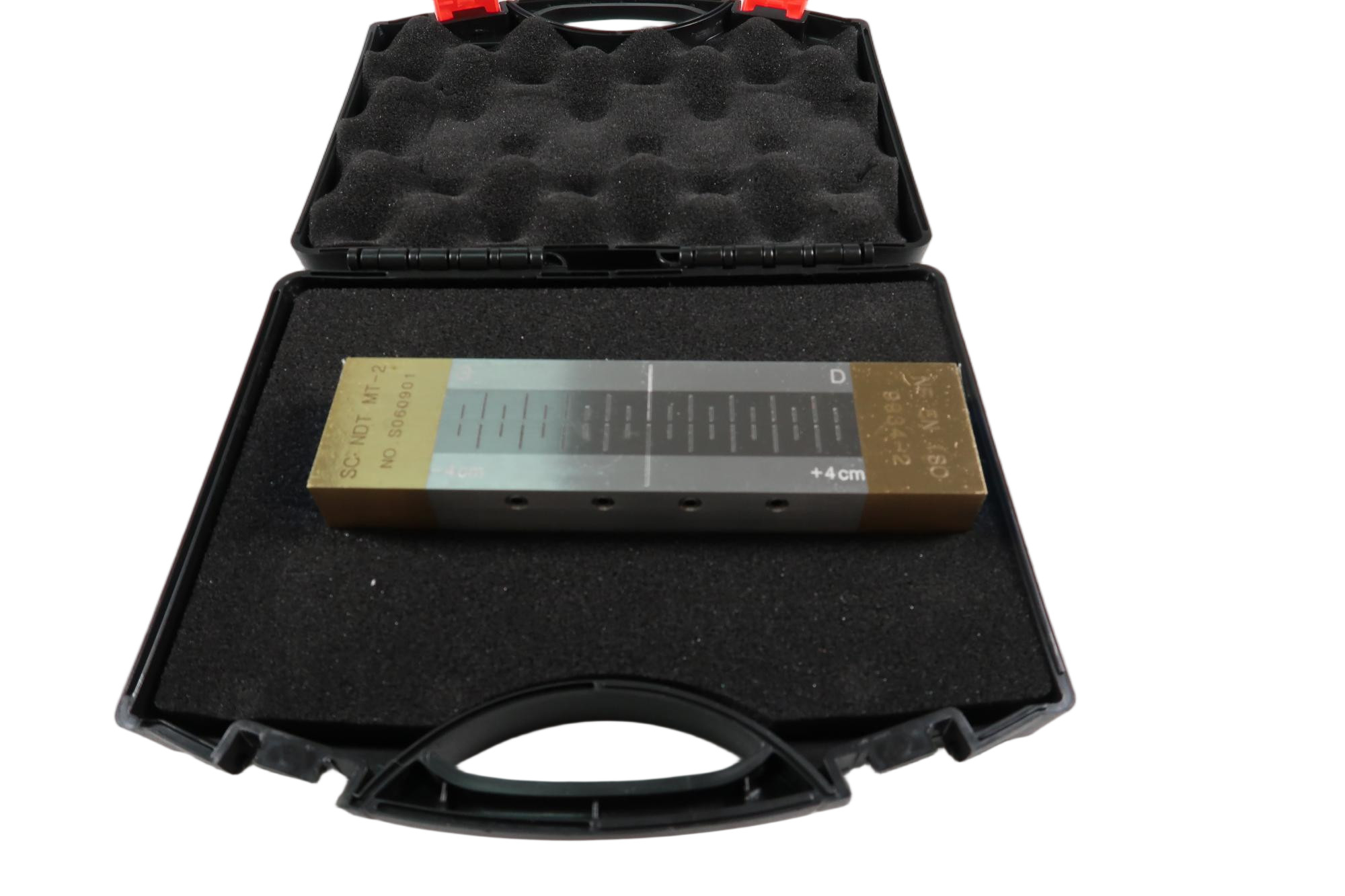

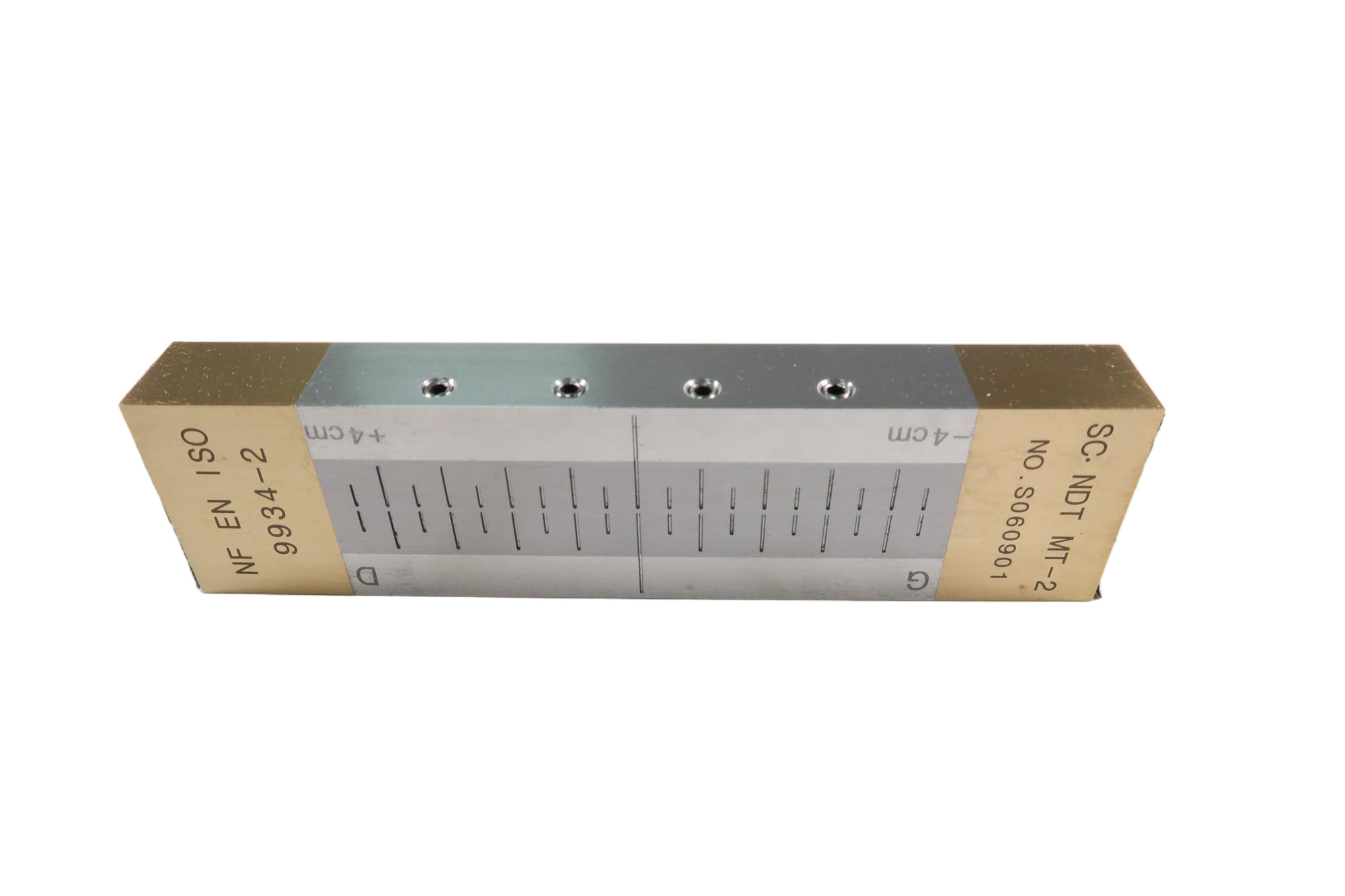

Κλάδος δοκιμής αναφοράς για μαγνητικά σωματίδια τύπου ΙΙ

Σύνοψη: ((3112801)

Το μπλοκ αναφοράς τύπου II είναι ένα αυτομαγνητιστικό σώμα που δεν απαιτεί εξωτερική επαγωγή μαγνητικού πεδίου.Χρησιμοποιείται για τη δοκιμή της απόδοσης των μαγνητικών σωματιδίων. Η απόδοση μπορεί να δοθεί από το μήκος που εμφανίζεται. Η αύξηση του μήκους σημαίνει καλύτερη απόδοση. Το σωρευτικό μήκος που εμφανίζεται στα αριστερά και δεξιά πρέπει να χρησιμοποιείται ως αποτέλεσμα.

Συμμορφώνεται με:

Τα πρότυπα Q/CRRC J 73.1-2020, GB/T15822.2-2005 και IS09934.2-2:2002.

Μέγεθος:

155*40*18mm

Κατασκευή:

1- Μηχανή δύο κομμάτια C15.⁹(σύμφωνα με το πρότυπο EN10083-1¹⁰)Για τη διατήρηση και την προστασία των μαγνητών, χρησιμοποιούνται μηχανήματα με ατσάλινο στήριγμα και δύο προστατευτικές πετσέτες (και τα δύο από μη μαγνητικά υλικά).

2Κάθε ράβδος από χάλυβα είναι αλεσμένη με επιφάνεια Ra≈1,6μm και επίπεδη < 5μm. (Προειδοποίηση: Η θερμοκρασία της ράβδου δεν πρέπει να υπερβαίνει τους 50°C)

Επιβεβαίωση:

Χρησιμοποιήστε ένα μετρητή δύναμης πεδίου αγγίγματος για τη μέτρηση της έντασης πεδίου κάθετα στο τεχνητό ελάττωμα στις εγκοπές +4 και -4.

Κριτήρια αποδοχής:

-4 τιμή αντοχής εξόδου διαχωρισμού: -100A/m±10% (δηλαδή -0,125mT±10%mT)

Αξία αντοχής εξόδου +4 διαχωρισμού: +100A/m±10% (δηλ. +0,125mT±10%mT)
