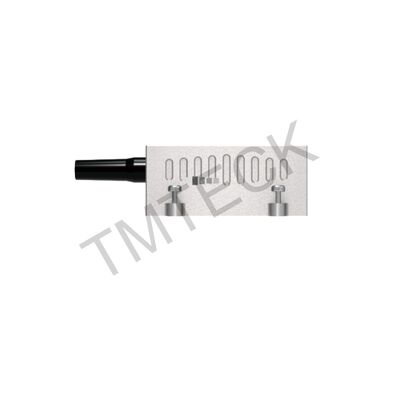

Σονδές ελέγχου σωλήνων:Μεγάλο μέγεθος και εύρος μέτρησης, που χρησιμοποιούνται για την ολοκλήρωση της επιθεώρησης πετρελαίου, φυσικού αερίου, ηλεκτρικής ενέργειας και άλλων σχετικών αγωγών.
Πλεονεκτήματα
1Υψηλή συμβατότητα, μπορεί να είναι συμβατή με τους περισσότερους ανιχνευτές ελαττωμάτων φάσης.
2Ο συνδυασμός των s19 και s20 μπορεί να ανιχνεύσει αυτόματα τη συγκόλληση περιφέρειας, η οποία είναι κατάλληλη για χειροκίνητη ή αυτόματη επιθεώρηση των συγκόλλησεων αγωγών.
3. S20 είναι εσωτερικό ανιχνευτή εστίασης για τη βελτιστοποίηση του δείκτη σήματος προς το θόρυβο
4.Καλή ενέργεια δέσμης στην ανίχνευση μικρών δειγμάτων σωλήνων/ λεπτών τοιχωμάτων
5Ακουστική, μπορεί να ταιριάζει με το Rexolite, μπορεί να ολοκληρώσει τις περισσότερες γωνίες της ακτίνας ήχου
6.Μπορεί να ανιχνεύσει παχιά επίπεδα υλικά και συγκόλληση, σφυρηλατήσεις, θόρυβο ή κόκκους υλικών
Εφαρμογή
1- πετρέλαιο και φυσικό αέριο: αγωγοί πετρελαίου, φιάλες, δεξαμενές κλπ.
2Ηλεκτρική ενέργεια: δοχεία υπό πίεση και αγωγούς, φτερά τουρμπίνας, παρακολούθηση του ροτόρου κλπ.
3Άλλα: δοκιμές ζυγών πάχους, ζυγών σωλήνων κ.λπ.
Έλεγχος
Σειρά |
Σχήμα |
Συμβατό
Σχήμα
|
Στοιχείο
Σχήμα |
Συχνότητα (MHz) |
Ε-Νο |
Πύργος
(μμ) |
Ενεργός
Ανοιχτότητα
(μμ)
|
Ελεβ.
(μμ)
|
Μέγεθος ((LxWxH) |
| TS19/PWZ1 |
2.25L60-1.0x10 |
2.25L60-60x10 |
Γραμμικό |
2.25 |
60 |
1.00 |
60.0 |
10.0 |
68x26x30
(μμ)
2.68x1.02x1.18
(σε)
|
| 4L60-1.0x10 |
4L60-60x10 |
Γραμμικό |
4 |
60 |
1.00 |
60.0 |
10.0 |
| 5L60-1.0x10 |
5L60-60x10 |
Γραμμικό |
5 |
60 |
1.00 |
60.0 |
10.0 |
| 7.5L60-1.0x10 |
7.5L60-60x10 |
Γραμμικό |
7.5 |
60 |
1.00 |
60.0 |
10.0 |
| 10L120-0,5x10 |
10L120-60x10 |
Γραμμικό |
10 |
120 |
0.50 |
60.0 |
10.0 |
Προδιαγραφές
*Το τυποποιημένο μήκος καλωδίου είναι 2,5m/8,2ft. Ο φάσματος ανιχνευτής μπορεί να προσαρμοστεί, περιλαμβάνει συχνότητα, αριθμό στοιχείων και βήμα, κλπ.
ΚλινοΠροδιαγραφές
| Σειρά ανιχνευτών |
Σχήμα |
Συμβατό μοντέλο |
Σχήμα στοιχείου |
Μέγεθος ((LxWxH) |
| TS19/PWZ1 |
Επενδύσεις |
0°LW |
40°~70° |
68x26x30
(μμ)
2.68x1.02x1.18
(σε)
|
| N45Α |
45°LW |
40°~70° |
| N55Α |
55°LW |
40°~70° |
| N60L |
60°LW |
40°~70° |
| N55S |
55°ΝΔ |
40°~70° |
| N60S |
60°ΝΔ |
40°~70° |
| N70S |
70°ΝΔ |
40°~70° |
| N60S-IHC |
60°ΝΔ |
40°~70° |
| N60S-AOD100 |
60°ΝΔ |
40°~70° |
| N60S-IHC-AOD100 |
60°ΝΔ |
40°~70° |
Σύντομες λεπτομέρειες
Αριθμός μοντέλου:7.5L60-1.0x10-ΤS19/7.5L60-60x10-PWZ1
Στοιχείο:60
Σχήμα στοιχείου: Γραμμικό
Μέγεθος:LxWxH 68x26x30 ((mm) 2.68x1.02x1.18 ((in)
Εφαρμογή:Πετρέλαιο και φυσικό αέριο: αγωγοί πετρελαίου, φιάλες, δεξαμενές κλπ.
Εγγύηση: 12 μήνες
Τύπος:Ατσάλι ατσάλι
Προσαρμογή: ναι
Τύπος: ανιχνευτής φάσης
Χρώμα: Ασημένιο
Τροφοδοσία:1
