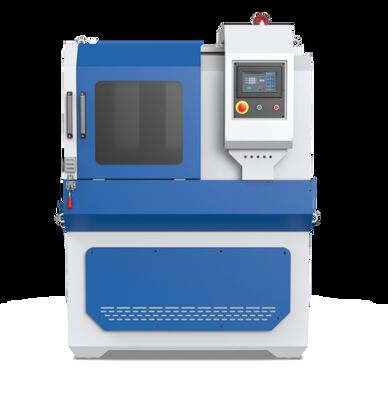

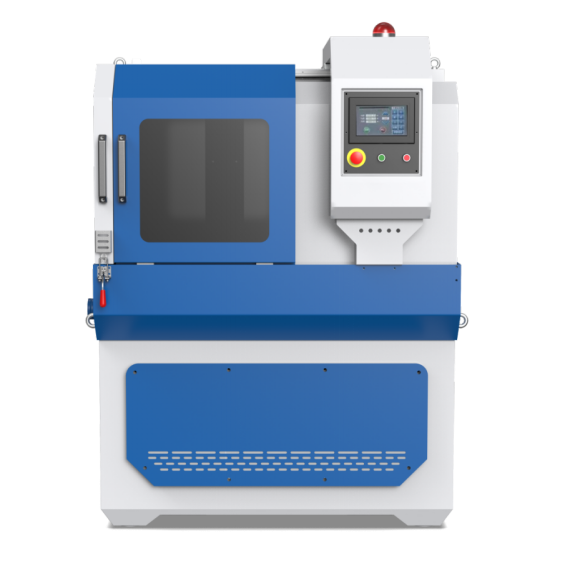

TMETALL-400 Μεγάλο μηχάνημα κοπής μεταλλογραφικών δειγμάτων

2. Τρεις μέθοδοι κοπής: κοπή με τεμαχισμό, κοπή με επίπεδη ώθηση, κοπή με σάρωση. Κατά την κοπή, η ταχύτητα κοπής μπορεί να ρυθμιστεί ανάλογα με τη σκληρότητα του υλικού για να επιτευχθεί ο σκοπός της γρήγορης κοπής του τεμαχίου. Κατά την κοπή συμπαγούς κυλίνδρου χάλυβα, μπορούν να επιλεγούν διαφορετικές μέθοδοι κοπής.

3. Για να διευκολυνθεί ο καθαρισμός του θαλάμου κοπής και η ασφάλεια του κινητήρα του άξονα, έχουμε υιοθετήσει ηλεκτρομηχανικό διαχωρισμό. Ο κινητήρας του θαλάμου κοπής προστατεύεται από αδιάβροχη μόνωση. Το μεγάλο παράθυρο παρατήρησης είναι εγκατεστημένο στην πόρτα ασφαλείας του θαλάμου κοπής, ώστε ο χρήστης να μπορεί εύκολα να παρατηρήσει ολόκληρη τη διαδικασία κοπής του δείγματος. Η λάμπα φωτισμού LED είναι εγκατεστημένη στο θάλαμο κοπής για να πραγματοποιήσει τον αποτελεσματικό φωτισμό ολόκληρης της περιοχής του θαλάμου κοπής. Η φωτεινότητα και η ευκρίνεια στο χώρο εργασίας αυξάνονται.

4. Ο σχεδιασμός είναι πιο ανθρωποκεντρικός, χρησιμοποιώντας την αρχή της εργονομίας. Το μεγαλύτερο χαρακτηριστικό: χαμηλός θόρυβος, εύκολος στη χρήση, όμορφη εμφάνιση, ασφαλής στη χρήση. Είναι ένας από τον απαραίτητο εξοπλισμό για την προετοιμασία δειγμάτων εργαστηρίου.

Μορφή σώματος: κάθετη. Αποτελείται κυρίως από το άνω μέρος (κάλυμμα ασφαλείας), το μεσαίο μέρος (πλαίσιο), τη δεξιά συρόμενη πόρτα, την πλευρική ανοιγόμενη πόρτα, το κάτω πλαίσιο (ηλεκτρικό κουτί), το εξάρτημα, το πιστόλι έκπλυσης νερού και τη δεξαμενή ψυκτικού νερού (ανεξάρτητη).

Αυτή η μηχανή κοπής, σχεδιασμένη για κοπή μεγάλου όγκου μεγάλων τεμαχίων, διευκολύνει τη συντήρηση των εξαρτημάτων της μηχανής και τον χειρισμό μεγάλων τεμαχίων. Οι συρόμενες πόρτες και οι αρθρωτές πόρτες σας προσφέρουν περισσότερο χώρο και απεριόριστη πρόσβαση, καθιστώντας ευκολότερη τη φόρτωση μεγάλων τεμαχίων στο σωστό σημείο. Το τεμάχιο μπορεί επίσης να τροφοδοτηθεί στον θάλαμο κοπής από πάνω, μπροστά, αριστερά, 3.

Ο χώρος εργασίας είναι πλήρως κλειστός με διαφανές προστατευτικό κάλυμμα για παρατήρηση κατά την κοπή. Εξοπλισμένο με νερό ψύξης για την παροχή αποθηκευτικού ψυκτικού, αποφεύγοντας τη χρήση νερού βρύσης ως ψυκτικού. Μετά την ολοκλήρωση της εργασίας κοπής, ξεπλύνετε τη βρύση από την αριστερή πλευρά, ξεπλύνετε τα εσωτερικά απορρίμματα και κλείστε την πόρτα ασφαλείας.

II．Κύριες τεχνικέςπαράμετροι

Μέθοδος κοπής: Κοπή με τεμαχισμό, κοπή με επίπεδη ώθηση, κοπή με σάρωση

Ταχύτητα κοπής:0.01-1mm/s(βήμα ρύθμισης 0.01)

Λειτουργία επαναφοράς:Αυτόματη

Σύστημα ελέγχου: PLC 7”οθόνη αφής LCD

Ταχύτητα περιστροφής άξονα:2800rpm

Μέγιστη διαδρομή:Άξονας Z 130mm；Άξονας Y 200mm；Άξονας X 100mm

Μέγεθος τραπεζιού εργασίας:128*320mm 180*320mm

Μέγιστη διάμετρος:φ 130mm

Δίσκος κοπής:400*4*32mm

Ισχύς κοπής:4KW

Τάση:380V/ 50Hz

Διαστάσεις:1350*1100*1750mm(Μ×Π×Υ)

IV．II．Ηλεκτρικέςπροδιαγραφές ελέγχου

1.Αρχή ηλεκτρονικού ελέγχου

Εξοπλισμός κοπής για αυτόματο εξοπλισμό, χρησιμοποιώντας  PLC, με οθόνη αφής LCD 7 ιντσών. Είσοδος ισχύος συστήματος: τριφασικό τετρασύρματο AC380V 50Hz.

IV．ΕισαγωγήλειτουργιώνΗ αυτόματη λειτουργία χωρίζεται σε κατεύθυνση άξονα Υ, κατεύθυνση άξονα Χ, κατεύθυνση άξονα Ζ χρησιμοποιώντας έλεγχο βηματικού κινητήρα, λειτουργία οθόνης αφής.

Το πάνελ είναι εξοπλισμένο με οθόνη αφής και διακόπτες κουμπιών για εκκίνηση, διακοπή και έκτακτη διακοπή. Μετά την τροφοδοσία του εξοπλισμού, ενεργοποιήστε τον κύριο διακόπτη τροφοδοσίας, πατήστε το κουμπί εκκίνησης, το σύστημα θα τροφοδοτηθεί και πατήστε το κουμπί διακοπής, το σύστημα θα απενεργοποιηθεί. Το κουμπί έκτακτης διακοπής είναι το κουμπί έκτακτης διακοπής του συστήματος. Πατώντας το σύστημα σταματά τη λειτουργία.

Η οθόνη λειτουργίας είναι η εξής

1) Κύρια διεπαφή

4) Εικόνα εμφάνισης-λειτουργίας άξονα Χ

Εικόνα       Display the function of the equipment and equipment parameters and precautions.     αποτελέσματοςκοπής            Λίστασυσκευασίας       Όνομα Μοντέλο Μονάδα Ποσότητα Σημείωση             Κύρια μηχανή   σετ 1               Δεξαμενή νερού (含水泵) σετ 1             Δίσκος κοπής 400×4×32mm τεμ 2             Σωλήνας εξαγωγής   τεμ 1             Σωλήνας εισαγωγής   τεμ 1             Δακτύλιος σύσφιξης   τεμ 2               Κλειδί   τεμ 3               Εγχειρίδιο   αντίγραφο 1   Πιστοποιητικό   αντίγραφο 1   Λίστα συσκευασίας   αντίγραφο 1
