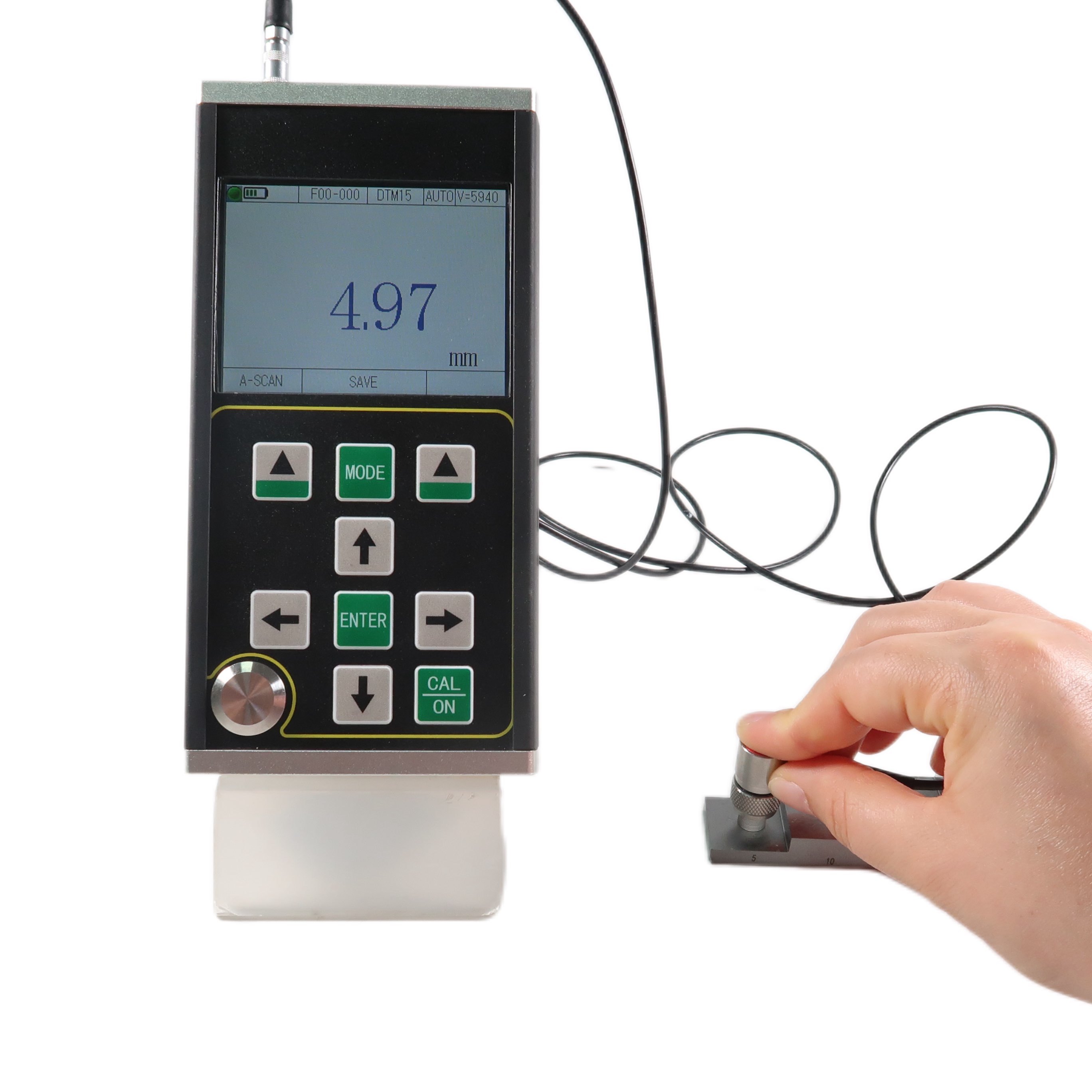

TM290 Υψηλής ακρίβειας υπερηχογράφος μετρητή πάχους με ανάλυση 0,001 mm και ανίχνευση A / B

Το TM290 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους υπερήχων υψηλής ακρίβειας με σάρωση A / B. Υιοθετεί την αρχή της μέτρησης πάχους υπερήχων με βάση την αντανάκλαση παλμών.Είναι κατάλληλο για τη μέτρηση του πάχους του υλικού που μπορεί να κάνει υπερηχητικό κύμα διαδίδονται σε αυτό με σταθερή ταχύτητα και να πάρει την αντανάκλαση από την πίσωΗ ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15 mm (χάλυβας).

Το προϊόν αυτό μπορεί να μετρήσει με ακρίβεια τις πλάκες και τα επεξεργασμένα μέρη.Μπορεί να χρησιμοποιηθεί στο πετρέλαιο., χημική βιομηχανία, μεταλλουργία, ναυπηγική, αεροδιαστημική, ενέργεια και άλλους τομείς.

Το προϊόν αυτό συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για υπερηχητικό μετρητή πάχους (JJF 1126-2004).

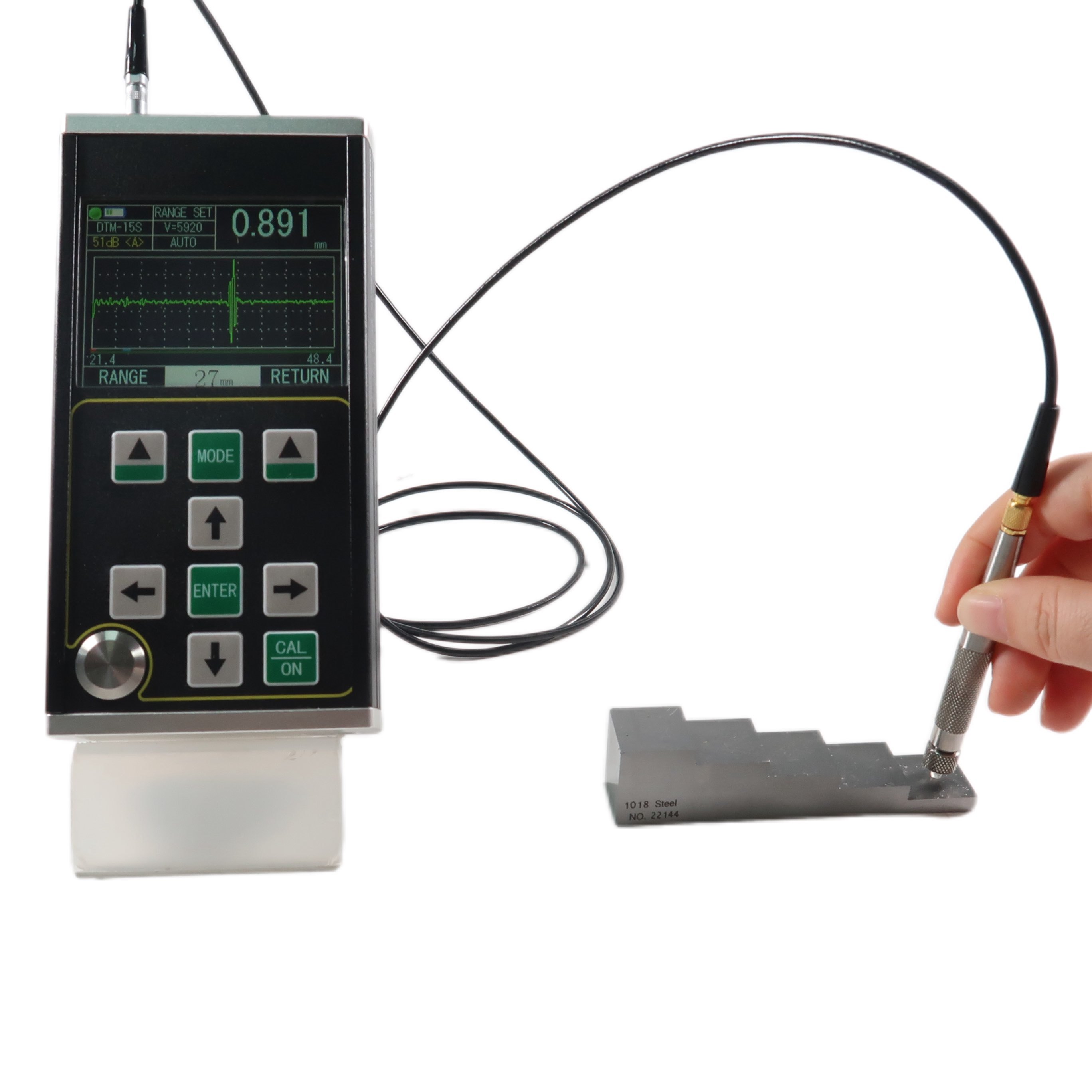

• Αυτό το προϊόν διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής απεικόνισης
• Το εύρος μετρήσεων είναι ευρύ και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχών" για τη μέτρηση υπερυτερών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,15 mm (χάλυβα)
• Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002mm
• Έχει τις λειτουργίες της διεισδυτικής επικάλυψης και ηχώ για την μέτρηση ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα χρώματος και επικάλυψη στην επιφάνεια
• Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e ανταποκρίνονται στη μέτρηση των συμβατικών παχών εργαστηρίων· η λεπτή λειτουργία πραγματοποιεί τη μέτρηση λεπτών μερών
• Οι αριθμητικές λειτουργίες περιλαμβάνουν: τη λειτουργία συμβατικής αξίας πάχους, τη λειτουργία διαφοράς / ποσοστού μείωσης και τη λειτουργία μέγιστης αξίας
• Δύο τρόποι αύξησης: αυτόματη / χειροκίνητη αύξηση
• Μπορεί να ρυθμιστεί χειροκίνητη και αυτόματη διακοπή λειτουργίας, με λειτουργία εξοικονόμησης ενέργειας
• Υποστηρίζει μια ποικιλία ανιχνευτών, συμπεριλαμβανομένου του διπλού κρυστάλλου ανιχνευτή και του μονοκρυστάλλου ανιχνευτή, και υποστηρίζει έως και 20MHz υψηλής συχνότητας ανιχνευτή
• Υποστηρίζει μάζα αποθήκευσης και μπορεί να αποθηκεύσει 100000 αξίες πάχους, 500 ομάδες κυμάτων A-scan και 500 ομάδες κυμάτων B-scan ταυτόχρονα
• Μεγάλη 3,5 ιντσών έγχρωμη οθόνη TFT-LCD με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA)
• Διαθέτει ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλών σημείων και λειτουργίες χειροκίνητης βαθμονόμησης,και μπορεί να βαθμονόμησε την ταχύτητα του ήχου και να ανιχνεύσει τη θέση μηδέν την ίδια στιγμήΥποστηρίζει διπλή κρυστάλλινη ανάλυση
• Υποστηρίζει τη μετατροπή του μετρικού και του βρετανικού συστήματος. Μπορεί να αλλάξει μεταξύ μονάδων χιλιοστών και ιντσών
• Υποστηρίζει κινεζική και αγγλική εμφάνιση

Είναι κατάλληλο για τη μέτρηση του πάχους των μετάλλων (όπως χάλυβα, χυτοσίδηρο, αλουμίνιο, χαλκό κλπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, γυάλινης ινών και άλλων καλών υπερήχων αγωγών.

Η αρχή της μέτρησης πάχους υπερήχων είναι παρόμοια με εκείνη της μέτρησης φωτεινών κυμάτων.Όταν φτάνει στην υλική διεπαφήΤο πάχος του μετρούμενου υλικού προσδιορίζεται με ακριβή μέτρηση του χρόνου υπερήχων διάδοσης στο υλικό.

Σημείωση: Η εταιρεία διατηρεί το δικαίωμα να πραγματοποιεί τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.
