TMRS-710 Ενσωματωμένος σαρωτής σιδηροτροφικών ράβδων

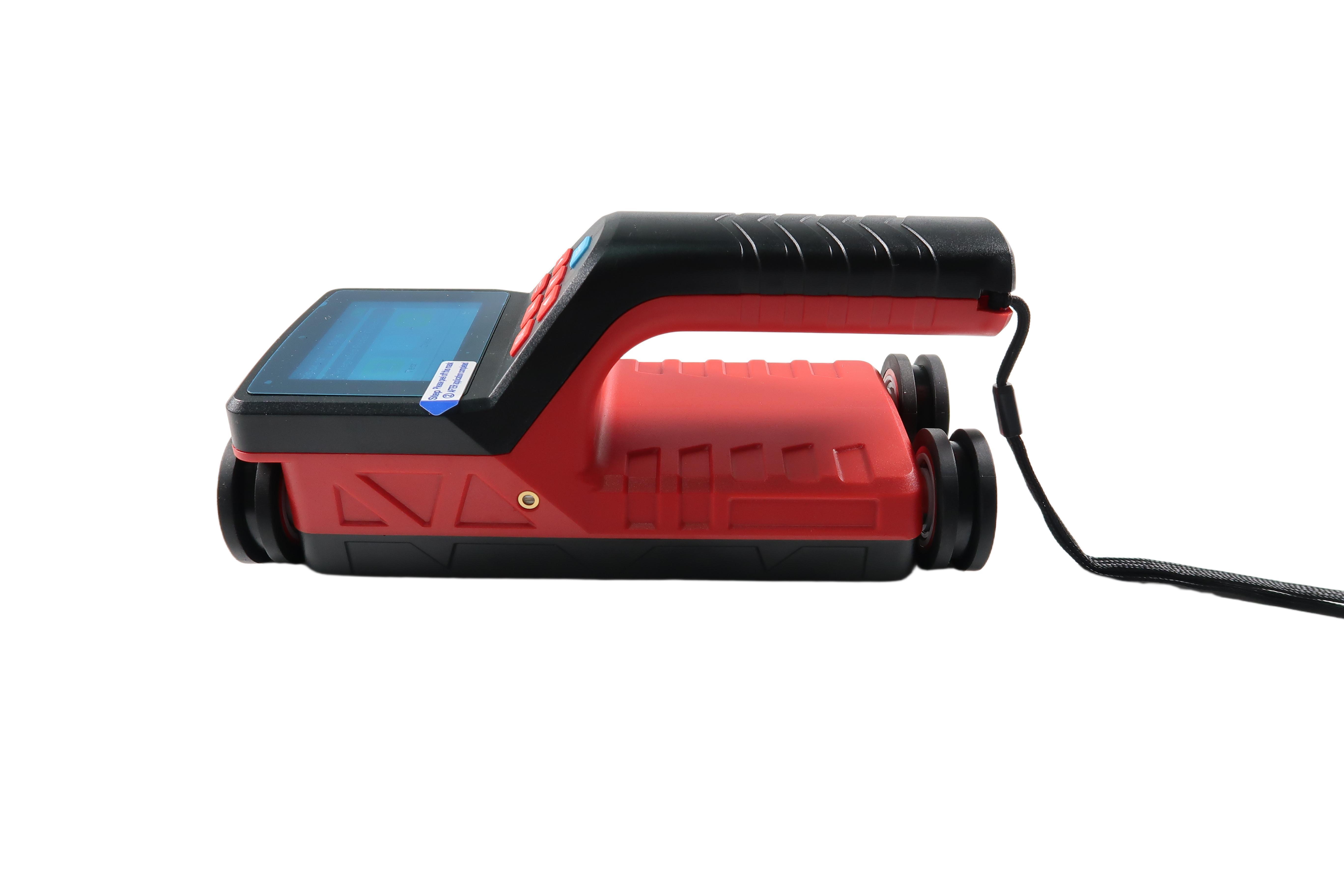

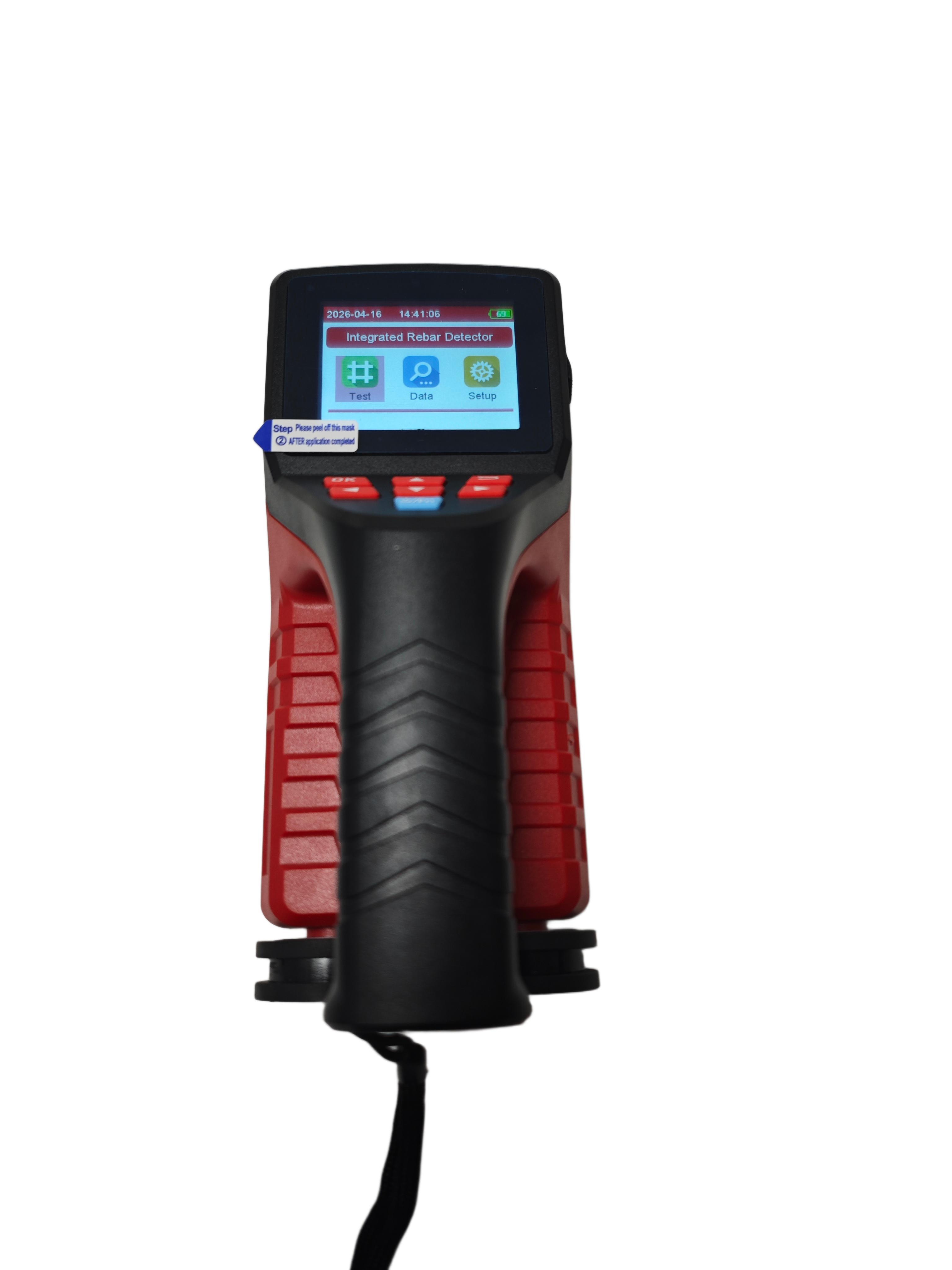

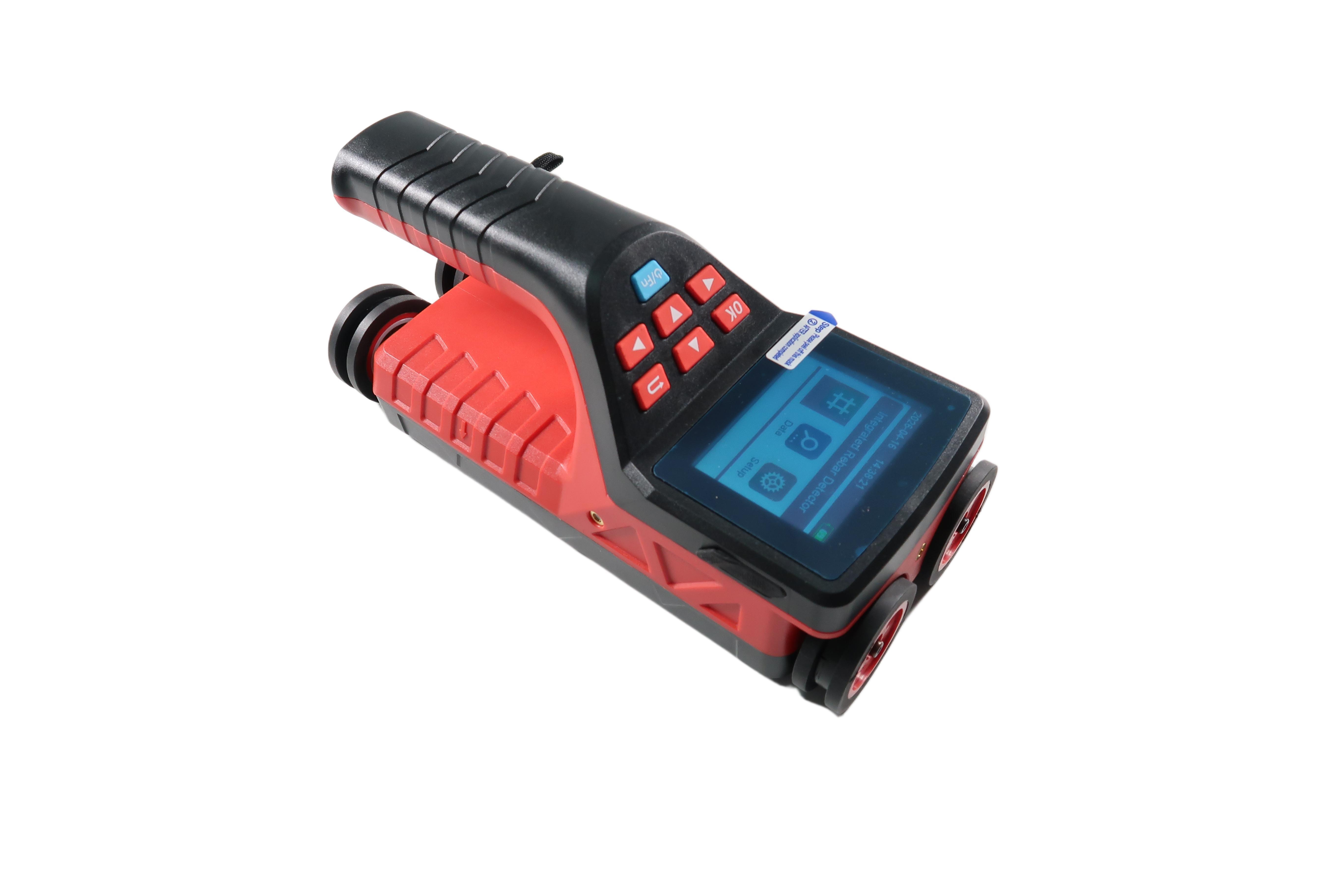

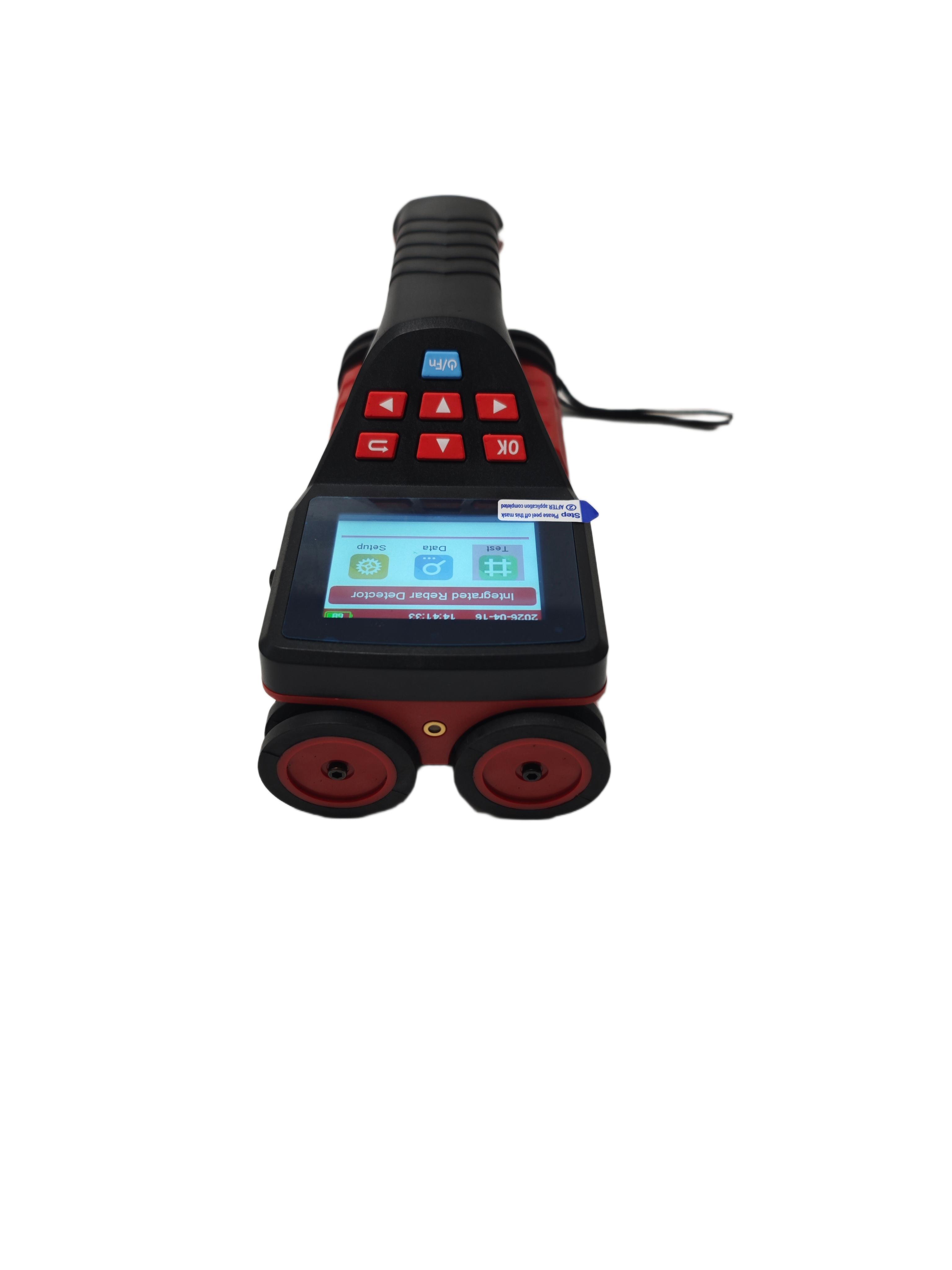

Η εμφάνιση του ενσωματωμένου ανιχνευτή Rebar TMRS-710:
α) Από πάνω:
Β) Αριστερά:
γ) Δεξιά όραση:
δ) Οπτική εικόνα κάτω
Σχήμα 2.1 Σχεδιακό διάγραμμα εμφάνισης του ξενιστή
1.1 Εισαγωγή
Ο ανιχνευτής TMRS-710 Integrated Rebar χρησιμοποιείται κυρίως για την ανίχνευση της εσωτερικής θέσης της ενισχυμένης πλάκας, του πάχους της προστατευτικής στρώσης, του διαστήματος μεταξύ των ενισχυμένων και της διάμετρου της ενισχυμένης πλάκας.Μπορεί να σχεδιάσει με ακρίβεια τον χάρτη κατανομής ολόκληρης της σιδηροτροχιάς, για την παροχή δεδομένων δοκιμής με υψηλή ακρίβεια και υψηλή ταχύτητα, η ολοκληρωμένη δομή του υποδοχής και του κυλίνδρου αισθητήρα, καθιστώντας τον βολικό και γρήγορο κατά τη μεταφορά και τη χρήση στο πεδίο,Χαρακτηρίζεται από το σχεδιασμό της δομής της τροχιάς, μεγαλύτερη ταχύτητα, μεγαλύτερη ακρίβεια, μεγαλύτερη ανάλυση.
1.2 Λειτουργίες
1.2.1 Βασικές λειτουργίες
1. Μετρήστε με ακρίβεια το πάχος του προστατευτικού στρώματος της σιδηροτροχιάς·
2- εντοπίζει τη θέση, την τάση και την κατανομή των ράβδων χάλυβα·
3. Μετρήστε το προστατευτικό στρώμα της ράβδου χάλυβα και εκτιμήστε τη διάμετρο της ράβδου χάλυβα.
4Αποθήκευση, προβολή και μετάδοση δεδομένων ανίχνευσης.
1.2.2 Ειδικές λειτουργίες
1Η λειτουργία ανίχνευσης είναι διαισθητική, ακριβής, ακριβής εμφάνιση της θέσης της μπάρας χάλυβα, της απόστασης, του πάχους του προστατευτικού στρώματος στην ίδια οθόνη.
2Κατά τη διάρκεια της διαδικασίας μέτρησης, οι σελίδες μπορούν να περιστραφούν προς τα εμπρός και προς τα πίσω, τα δεδομένα και τα γραφικά μπορούν να προβάλλονται και τα δεδομένα δοκιμής μπορούν να διαγραφούν ανά πάσα στιγμή.
3.Μια μόνο μηχανή χειρισμού, σχεδιασμός λειτουργίας και μέθοδος τοποθέτησης τεσσάρων τροχών, εξοπλισμένη με ανθεκτικά σε φθορά ελαστικά υψηλής αντοχής, εύκολο να προστατεύσει την φθορά του ανιχνευτή·
4Το λογισμικό ανάλυσης μπορεί να παράγει δι-διάστατη εικόνα σχεδίου και 3D τρισδιάστατη εικόνα.
5Η λειτουργία ανίχνευσης JGJ πραγματοποιεί 1-6 επαναλαμβανόμενες δοκιμές μιας και μόνος ράβδου χάλυβα και υπολογίζει αυτόματα τη μέση τιμή.
1.2.3 Βασικά χαρακτηριστικά
1. 2,8 ιντσών υψηλής ανάλυσης έγχρωμη οθόνη LCD (320 x 240 pixel), είτε σε εσωτερικό είτε σε εξωτερικό χώρο, κάθε κατάσταση μπορεί να είναι σαφώς ορατά δεδομένα ανίχνευσης,
2. Πολυσύρματος σχεδιασμός δομής, ταχύτερη, υψηλότερη ακρίβεια, ισχυρότερη ανάλυση;
3Χρησιμοποιώντας τη μεταφορά δεδομένων και την φόρτιση λειτουργίας USB, μπορείτε να ανεβάσετε γρήγορα τα αποθηκευμένα δεδομένα στον υπολογιστή μέσω της USB.
4Με ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, η κατανάλωση ενέργειας είναι χαμηλή, στην περίπτωση που η μπαταρία είναι πλήρης ο χρόνος αναμονής είναι περίπου 16 ώρες.
5Η λειτουργία διαχείρισης δεδομένων στην αποθήκευση δεδομένων, την προβολή, τη διαγραφή και άλλες λειτουργίες, μπορεί να αποθηκεύσει περίπου δύο εκατοντάδες χιλιάδες δεδομένα σημείων μέτρησης;
6Το πρόβλημα της ενίσχυσης της διαρροής από τις ράβδους χάλυβα λύνεται με τη χρήση υπερπλήρους ισχύος επίλυσης τένοντων.
7. Επιλέξτε τη διαμόρφωση Πρότυπο τεστ μπλοκ που μπορεί να διαμορφωθεί με ειδικό και μοναδικό σχεδιασμό.
8. Χρησιμοποιώντας το σύστημα υποδοχής και τον αισθητήρα περιτυλίγματος ολοκληρωμένο σχεδιασμό, συμπαγές μέγεθος, ελαφρύ βάρος, εύκολο να μεταφερθεί·
9. Παρακείμενη ατσάλινη μπάρα ενδιάμεση θέση σε πραγματικό χρόνο κρίση, που υποδεικνύει το φως προειδοποίηση, μπορεί να αποφύγει γύρω από την ατσάλινη μπάρα, εύκολη γεωτρική coreing;
10. Η τσάντα οργάνων είναι ανθεκτική σε κρούσματα, έχει προστατευτική επένδυση στο εσωτερικό και είναι εξοπλισμένη με αδιάβροχο κάλυμμα για εύκολη μεταφορά·
11Εξοπλισμένο με μεσαίο και μεγάλο λογισμικό ανίχνευσης ράβδων χάλυβα, είναι βολικό για επαγγελματική ανάλυση δεδομένων, επεξεργασία δεδομένων και δημιουργία πλήρους έκθεσης σε PC.
1.3 Τεχνικό φύλλο
| Τρόπος |
TMRS-710 |
| Εφαρμόσιμο εύρος Rebar ((mm) |
φ6 ∆φ50 |
| Περιορισμός πάχους προστατευτικής στρώσης ((mm) |
Μικρό εύρος: 80 Μεγάλο εύρος: 185 |
| Μέγιστο επιτρεπόμενο σφάλμα πάχους προστατευτικού στρώματος (mm) |
±1 |
1 ¢ 60 |
| ±2 |
60·100 |
| ±3 |
Επενδύσεις |
| ±5 |
121 ̇ 160 |
| ±8 |
161·185 |
| Εφαρμογή της μέτρησης διάμετρου (mm) |
φ 6 ∆Φ50 |
| Μέγιστο σφάλμα μέτρησης διάμετρου (προδιαγραφή) |
±1 |
| Τρόπος σάρωσης |
Πρότυπο πάχους, δοκιμή JGJ |
| Πεδίο σάρωσης |
Χωρίς σύνορα |
| Δοκιμές JGJ |
Επιτύχει μετρήσεις ενός σημείου 1-6, υπολογίζει αυτόματα το μέσο όρο |
| Τρόπος μετάδοσης δεδομένων |
Ασύρματα USB |
| Εικόνα |
20,8 ιντσών Εικονική οθόνη LCD υψηλής ανάλυσης (320 x 240 pixel) |
| Ηλεκτρική τροφοδοσία |
Ενσωματωμένη σε μπαταρία λιθίου μεγάλης χωρητικότητας |
| Ρυθμίστε την ώρα διακοπής |
5 λεπτά, 10 λεπτά, 15 λεπτά, 30 λεπτά, 60 λεπτά, 90 λεπτά. |
| Εργασιακές ώρες |
≥16 ώρες |
| Εικόνα |
320×240 |
| Αποθήκευση |
200K Σημείο μέτρησης από ράβδο χάλυβα |
| Επικοινωνία |
Διασύνδεση USB |
| Με διόρθωση σφαλμάτων |
-3.0+3.0±0.5,±1.0,±1.5,±2.0,±2.5,±3,0) |
| Λειτουργία |
Πλακέτο κλειδαριού από σιλικόνη |
| θερμοκρασία λειτουργίας |
-10°C+42°C |
| Μέγεθος ((mm) |
219 × 92 × 106 |
| Βάρος ((Kg) |
0.60 (συμπεριλαμβανομένης της μπαταρίας) |
1.4 Διασύνδεση μέτρησης
Ενσωματωμένος ανιχνευτής σιδηροδρομικής στήλης Η κατάσταση μέτρησης παρουσιάζεται στα σχήματα 1 και 2
(1) Μοντέλο πάχους
(2)Ενδιάμεση μέτρησης JGJ

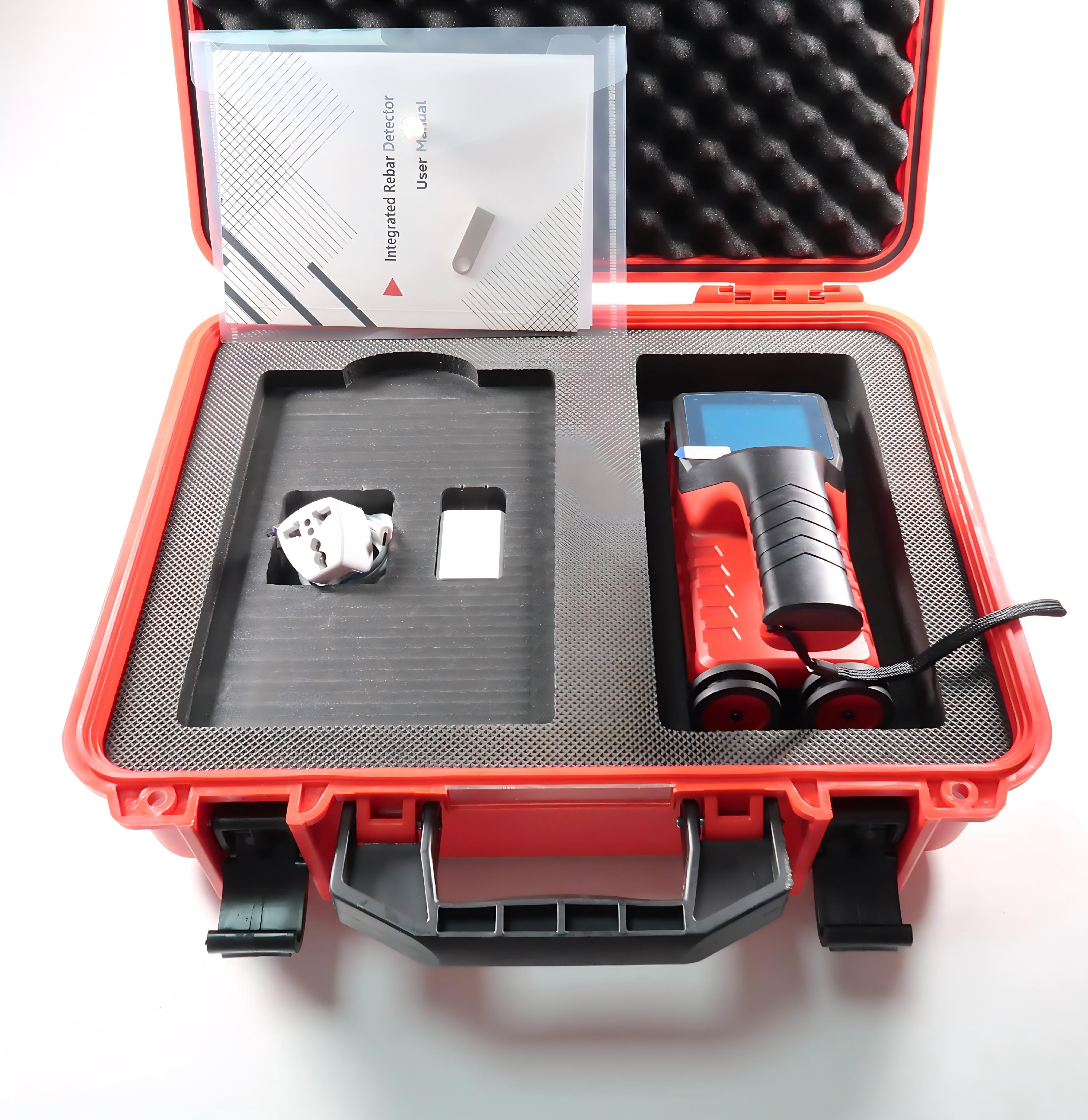

1.5 Τυπική διαμόρφωση
| - Όχι, όχι, όχι. |
Ονομασία |
Μονάδα |
Ποσότητα |
Παρατηρήσεις |
| 1 |
Διοικητής προϊόντος |
κομμάτι |
1 |
/ |
| 2 |
Φορτιστή |
κομμάτι |
1 |
/ |
| 3 |
Διάταξη USB |
κομμάτι |
1 |
/ |
| 4 |
Εγχειρίδιο χρήστη |
κομμάτι |
1 |
/ |
| 5 |
Πιστοποιητικό του παραγωγού |
κομμάτι |
1 |
/ |
| 6 |
Κάρτα εγγύησης |
κομμάτι |
1 |
/ |
| 7 |
Κατάλογος συσκευασίας |
κομμάτι |
1 |
/ |
| 8 |
Λογισμικό CD |
κομμάτι |
1 |
Περιορίζεται σε διαφορετικά μοντέλα |
| 9 |
Συσκευές προϊόντων/Κουτί |
κομμάτι |
1 |
/ |
| 10 |
Κράayon |
κομμάτι |
1 |
/ |
| 11 |
Τυπικό μπλοκ |
κομμάτι |
1 |
Προαιρετικά αξεσουάρ |
