Ψηφιακός βαθμονωτής δονήσεων βαθμονωτής μετρητή δονήσεων αναλυτής δονήσεων
Δοκιμαστής δονήσεων ISO10816
Συχνότητα (διαρκώς ρυθμιζόμενη): 10 έως 1280Hz +0,01%
Εφαρμογή για τον βαθμομετρητή δονήσεων ISO10816 TMV-5031:
1.Μπορεί να χρησιμοποιηθεί για την βαθμονόμηση του επιταχυντή δονήσεων, του μετατροπέα ταχύτητας και εγγύτητας και επίσης ενός οργάνου μέτρησης δονήσεων.640 και 1280 Hz
2.Μπορεί να παραχθεί από το βαθμομετρητή το εύρος της επιτάχυνσης, της ταχύτητας και της μετατόπισης
3.Μπορεί να καθοριστεί μέσω δυνατομέτρων και να εμφανιστεί σε ψηφιακές οθόνες.
4.TMV-5031 κλιμακωτής δονήσεων συνδυάζει γεννήτρια σήματος sinus, ενισχυτή ισχύος, πρότυπο μετατροπέα και ένα δονητή σε ένα και διαθέτει ένα μικρό
Η συσκευή μπορεί να χρησιμοποιηθεί είτε στο εργαστήριο είτε στην εγκατάσταση.
5Διεθνές πρότυπο: ISO 10816
Προδιαγραφές:
Συχνότητα: Δεν είναι σταθερή, Συχνότητα (διαρκώς ρυθμιζόμενη): 10 έως 1280Hz +0,01%
Ενότητα:
Επιτάχυνση: m/s 2 (PEAK)
Ταχύτητα:
mm/s (RMS)
Μετατόπιση: μμ (PK-PK)
Ακριβότητα πλάτους:
Επιτάχυνση (30m/s 2 pk, 80Hz) 40Hz έως 320Hz + 0,3dB + 1 ψηφίο
10Hz έως 1280Hz + 0,5dB +1 ψηφίο
Ταχύτητα (pk 25mm/sec,80Hz) 40Hz έως 320Hz +0,5dB +1 ψηφίο
Μετατόπιση (10μm pk-pk, 80Hz) 40Hz έως 320Hz + 0,5dB + 1 ψηφίο
Γραμμικότητα ανιχνευτή εγγύτητας
Πρωτό: 5mm και 8mm ανιχνευτές Πεδίο: 0~4.0mm
Δείκτης: Δείκτης 3 1/2 ψηφίων για επιτάχυνση, ταχύτητα ή μετατόπιση
Μέγιστο εύρος δόνησης και μέγιστο φορτίο:
Λόγω του vibrastand που χρησιμοποιείται στο TMV-5031 Vibration Calibrator είναι μάλλον
μικρού μεγέθους, κατά την βαθμονόμηση μετατροπέων διαφορετικού βάρους υπό διαφορετικές συνθήκες
Οι συχνότητες και το εύρος εξόδου των βαθμομετρητών είναι επίσης διαφορετικά.
το εύρος της δόνησης και το μέγιστο φορτίο σχετίζονται με το μέγιστο
Η μέγιστη ταχύτητα και η μέγιστη ισχύς που παράγονται
από τον βαθμονωτή κάτω από μια ορισμένη συχνότητα και με ένα ορισμένο βάρος του
Οι συγκεκριμένες εικόνες μπορούν να βρεθούν στα ακόλουθα στοιχεία:
Το τραπέζι.
|
Wt
Συχνότητα
|
<100g |
<250 γραμμάρια |
<650g |
| a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Σημείωση: Με υψηλότερη συχνότητα η τιμή της μετατόπισης της δονήσεως είναι πολύ
είναι μικρές, ώστε να μην υπάρχει έξοδος σήματος δονήσεων από τον βαθμονωτή.
Μέγεθος: 280 x 180 x 250 mm
Βάρος20 κιλά, 9 κιλά.
ΘερμοκρασίαΔράση: 0°Cέως 50°C
Αποθήκευση-20°Cέως και 70°C
Υγρασία: 90% μη συμπυκνωτικό

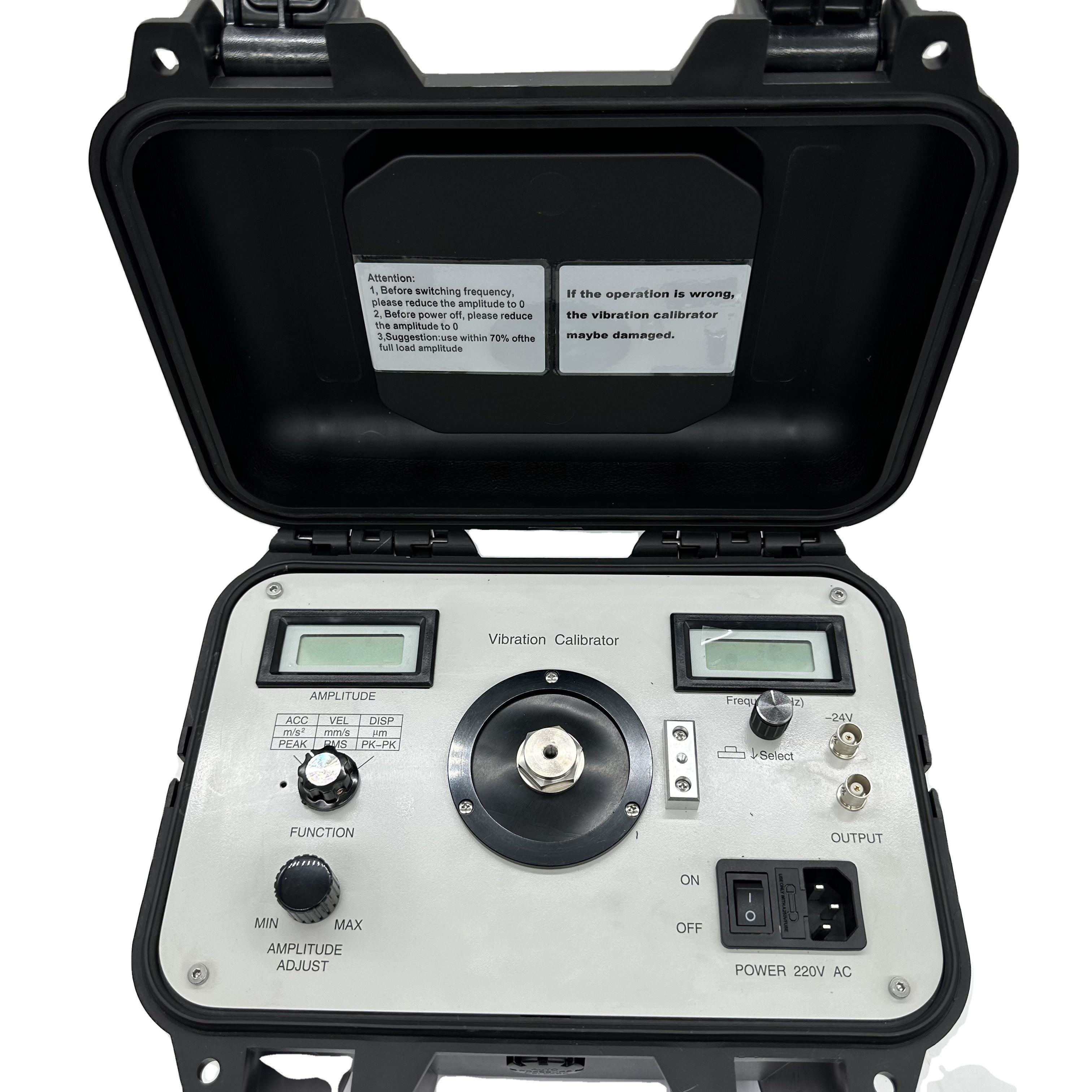

Ο πίνακας ελέγχου του TMV-5031 Vibration Calibrator εμφανίζεται ως εξής:
ως εξής:
1Δείχνει το πλάτος των διαφόρων
έξοδος σήματος δόνησης του βαθμονωτή
2Ποντιονόμετρος βαθμονόμησης
3. Λειτουργία επιλογής διακόπτη
επιτάχυνση, ταχύτητα ή μετατόπιση
4. Ποντιονόμετρος για ρύθμιση του πλάτους εξόδου
Προσαρμογή του δυνατομέτρου για να αλλάξει το εύρος των δονήσεων εξόδου
5. Ρυθμίζοντας το το πλάτος των δονήσεων εξόδου αργά
6Το τραπέζι για τη στερέωση του μετατροπέα που πρόκειται να βαθμολογηθεί

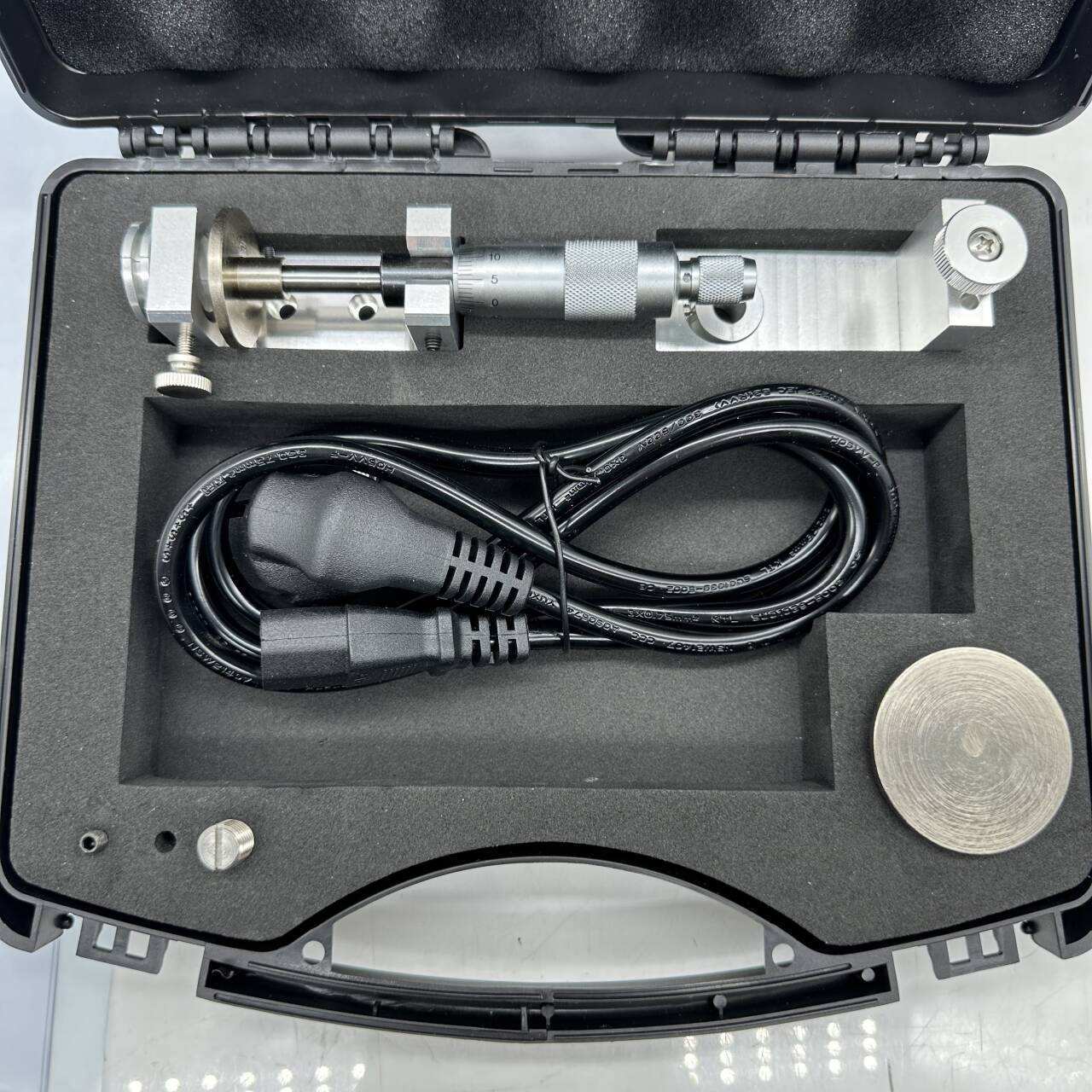

7. Η τρύπα νήματος για τη στερέωση του σταδίου του ανιχνευτή εγγύτητας
Κατά τη διάρκεια της βαθμονόμησης του ανιχνευτή εγγύτητας, το στέλεχος του μετατροπέα είναι σταθερό
στον πίνακα ελέγχου μέσα από αυτή την τρύπα.
8Διακόπτης ισχύος 220 VAC
9. Σημείο για είσοδο ισχύος 220 V AC
Χρησιμοποιείται για τη σύνδεση ηλεκτρικής ενέργειας 220 V.
10. Κεραμίδα για την έξοδο ισχύος
Για την παρακολούθηση του σχήματος κύματος του σήματος εξόδου του ενισχυτή ισχύος
του βαθμονωτή.
11Σημείο εξόδου τάσης 24 V
Δυναμική παροχής ∼ 24 V για τον κοντινόμετρο κατά την βαθμονόμηση της κοντινότητας
Έλεγχος.
12Διακόπτης επιλογής συχνότητας
