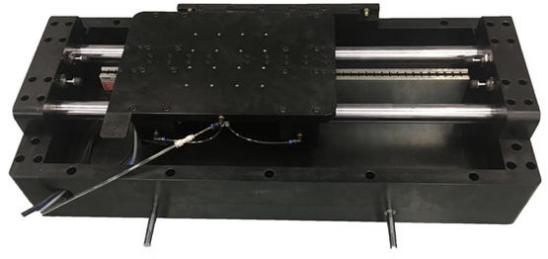

0.01～100 Hz JJG 298-2005 Σύστημα Βαθμονόμησης Δονήσεων Χαμηλής Συχνότητας με Λειτουργία Μηδενισμού TMVC-100

0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: TMTeck
Πιστοποίηση: CE
Αριθμό μοντέλου: TMVC-100
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4-7 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union, paypal
Δυνατότητα προσφοράς: 20PCS/Two εβδομάδες
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Εύρος Συχνοτήτων: 0.01 ~ 100 Hz (εκτεταμένη) Κτύπημα: 400 mm (προαιρετικά 100 mm ~ 2m)
Μέγιστη επιτάχυνση: 20 m/s2 (επεκτάσιμο) Στον βαθμό στρέβλωσης: <5%
Αναλογία πλευρικής κίνησης: < 10="">
Επισημαίνω:

Σύστημα βαθμονόμησης δονήσεων χαμηλής συχνότητας

,

φορητό μετρητή δονήσεων με έλεγχο μηδενισμού

,

JJG 298-2005 Σύστημα βαθμονόμησης δονήσεων

Περιγραφή προϊόντων

Περιγραφή

Το σύστημα βαθμονόμησης δόνησης χαμηλής συχνότητας χρησιμοποιεί μοναδική τεχνολογία φωτοηλεκτρικής κωδικοποίησης για τον έλεγχο και τη δημιουργία σημάτων δόνησης χαμηλής συχνότητας, τα οποία μπορούν να ολοκληρώσουν τη βαθμονόμηση με τη μέθοδο σύγκρισης αισθητήρων χαμηλής συχνότητας με υψηλή ακρίβεια και υψηλή απόδοση. Το λέιζερ συμβολόμετρο μπορεί επίσης να χρησιμοποιηθεί για απόλυτη βαθμονόμηση αισθητήρων χαμηλής συχνότητας. Το σύστημα βαθμονόμησης δόνησης χαμηλής συχνότητας μπορεί επίσης να δημιουργήσει δυναμικά σήματα εκτροπής και η διεπαφή μέτρησης εκτροπής παρεμβολής λέιζερ μπορεί να επεκταθεί για την πραγματοποίηση δυναμικής βαθμονόμησης εκτροπής.

Χαρακτηριστικό

  •  Μοναδική γεννήτρια δόνησης χαμηλής συχνότητας για κίνηση σε επίπεδο
  •  Ακριβής και αποτελεσματική λειτουργία μηδενικού ελέγχου
  •  Μεγάλο πρόγραμμα εργασίας
  •  Παρασύρεται ανεξάρτητα από τη βαρύτητα
  •  Είναι επίσης δυνατή η βαθμονόμηση εκτροπής
  •  Σύστημα ανάλυσης δυναμικού σήματος πολλαπλών καναλιών 24 bit υψηλής ακρίβειας
  •  Πολλαπλοί αισθητήρες μπορούν να βαθμονομηθούν ταυτόχρονα
  •  Χρησιμοποιεί μοναδική τεχνολογία ψηφιακού ελέγχου



Κύριος τεχνικός δείκτης

  • w Εύρος συχνοτήτων: 0,01 ~ 100 Hz (επεκτάσιμο)
  • w Διαδρομή: 400 mm (προαιρετικά 100 mm ~ 2m)
  • w Μέγιστη επιτάχυνση: 20 m/s2 (επεκτάσιμο)
  • w Βαθμός παραμόρφωσης: < 5%
  • w Αναλογία πλευρικής κίνησης: < 10%
  • w Φορτίο: > 10 kg
  • w Αβεβαιότητα μέτρησης: 2% (k=2)





Ειδικός τεχνικός δείκτης

Συσκευή βαθμονόμησης δόνησης χαμηλής συχνότητας (τμήμα τραπεζιού δόνησης)
Ονομαστική ημιτονοειδής διεγερτική δύναμη 200N
Εύρος συχνοτήτων 0,01～100 Hz (επεκτάσιμο)
Σφάλμα ένδειξης συχνότητας Το σφάλμα της τιμής ένδειξης δεν πρέπει να είναι μεγαλύτερο από 0,25% της πλήρους κλίμακας
Λόγος σήματος προς θόρυβο Ο λόγος σήματος προς θόρυβο του σήματος επιτάχυνσης του τραπεζιού δόνησης θα πρέπει να είναι μεγαλύτερος από 60dB
Διαδρομή εργασίας (Εύρος μέτρησης εκτροπής) 400 mm (Επεκτάσιμο εύρος 100 mm～2m)
Εύρος μετατόπισης 1 μm ～ 400 mm (Δυνατότητα κλιμάκωσης έως 2m)
Ονομαστική ταχύτητα 1,2 m/s
Μέγιστη επιτάχυνση @1Hz Όχι λιγότερο από 0,5g
Εύρος επιτάχυνσης (10-4～20)m/s2
Μέγιστη μάζα αισθητήρα φόρτισης ＞10kg
Μέγεθος τραπεζιού ＞240mm×240mm
Ισοδύναμη μάζα κινούμενων μερών 8 kg
Βίδα τραπεζιού M5 (Μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις)
Συνολική διάσταση Μ×Π×Υ Περίπου 1200mm×300mm×300mm
Βάρος πλατφόρμας Περίπου 90 kg
Πίεση παροχής αερίου 0,4～0,6MPa
Μέγιστη ροή αερίου 10L/min
Παραμόρφωση κυματομορφής Στο εύρος απόκρισης της συχνότητας λειτουργίας, η παραμόρφωση της κυματομορφής επιτάχυνσης του κέντρου της τράπεζας δεν είναι μεγαλύτερη από 5%
Αναλογία πλευρικής δόνησης Στο εύρος απόκρισης της συχνότητας λειτουργίας, το πλάτος επιτάχυνσης εγκάρσιας δόνησης του κέντρου της τράπεζας δεν είναι μεγαλύτερο από 5% του πλάτους επιτάχυνσης δόνησης της κύριας κατεύθυνσης δόνησης.
Σταθερότητα Το τραπέζι δόνησης δονείται συνεχώς στο σημείο αναφοράς συχνότητας των 16Hz με το μέγιστο πλάτος επιτάχυνσης για 20 λεπτά. Εντός οποιουδήποτε διαστήματος 2 λεπτών, η μέγιστη αλλαγή στη συχνότητα δεν είναι μεγαλύτερη από 0,3% και η μέγιστη αλλαγή στο πλάτος επιτάχυνσης δεν είναι μεγαλύτερη από 0,5%.
Τυπικός αισθητήρας επιτάχυνσης
Ευαισθησία Όχι λιγότερο από 1000mV/g
Εύρος απόκρισης συχνότητας DC-200Hz (±5%)
Εύρος μέτρησης 2 g
Ανάλυση Λιγότερο από 10 μg
Μη γραμμικότητα 0,1%FS
Ο φωτοηλεκτρικός κωδικοποιητής μπορεί επίσης να χρησιμοποιηθεί κάτω από 10Hz, ανάλυση Όχι μεγαλύτερο από 10nm
Σύστημα ελέγχου δόνησης και λογισμικό βαθμονόμησης ελέγχου
Κανάλια ≥4 κανάλια, κάθε κανάλι χρησιμοποιεί ανεξάρτητο A/D
Ψηφίο 24bit
Ρυθμός δειγματοληψίας Κάθε κανάλι είναι μεγαλύτερο από 20k
Διεπαφή συμβολόμετρου λέιζερ Επεκτάσιμη διεπαφή συμβολόμετρου λέιζερ με λειτουργία εκτροπής
Όλο το υλικό καθοδηγείται από λογισμικό και η δοκιμή όλων των παραμέτρων του πλήρους συστήματος ελέγχεται από το πρόγραμμα.
Μπορεί να εκτελέσει βήμα ημιτόνου και σάρωση ημιτόνου, βαθμονόμηση συχνότητας πλάτους, βαθμονόμηση συχνότητας φάσης και βαθμονόμηση γραμμικότητας πλάτους του μετρούμενου αισθητήρα
Μπορεί να υπολογιστεί η γραμμικότητα πλάτους, το σφάλμα συχνότητας πλάτους και το σφάλμα φάσης του αισθητήρα
Προσαρμοσμένη αναφορά δοκιμής, όλες οι παράμετροι δοκιμής και τα αποτελέσματα υπολογισμού μπορούν να εμφανιστούν στην αναφορά
Απαιτήσεις περιβάλλοντος εργασίας συστήματος
Θερμοκρασία περιβάλλοντος λειτουργίας 5℃～+35℃
Σχετική υγρασία 10% έως 85%
Παροχή ρεύματος 220V±10V AC,50Hz±1 Hz,3.5kW
Απαίτηση πεπιεσμένου αέρα Όχι υψηλότερη από 0,6Mpa
Αντίσταση γείωσης εργαστηρίου(Ω) ≤4
















Σύστημα βαθμονόμησης δόνησης χαμηλής συχνότητας

Όχι Όνομα μέρους Κύριος τεχνικός δείκτης Ποσότητα
1

Τυπικός αναδευτήρας χαμηλής συχνότητας και ελεγκτής χαμηλής συχνότητας

TMVV-LF01

Συμμορφώνεται με τους κανονισμούς επαλήθευσης JJG 298-2005 για τυπικό τραπέζι δόνησης ενδιάμεσης συχνότητας (συγκριτική μέθοδος)

1. Εύρος συχνοτήτων: 0,1Hz ~ 100Hz;

2. Εύρος επιτάχυνσης: ≥20 m/s2;

3, μέγιστο φορτίο τυπικού τραπεζιού δόνησης: ≥10Kg;

4. Βαθμός παραμόρφωσης: ≤5%;

5. Αναλογία πλευρικής κίνησης: ≤10%;

6. Σταθερότητα επιτάχυνσης: 0,1%, σταθερότητα συχνότητας: 0,1%.

 1
2

Τυπικός αισθητήρας επιτάχυνσης

TMVV-3001

1. Ευαισθησία: ≥1000mV/g;

2. Εύρος συχνοτήτων: 0,1Hz~200Hz

 1
3

Σύστημα ελέγχου δόνησης (συμπεριλαμβανομένου του λογισμικού)

TMVV-DA01

1. Αριθμός καναλιών απόκτησης: ≥2;

2, AD bits: 24 bit;

3, ρυθμός δειγματοληψίας: ≥50 kHz;

4, εύρος μέτρησης τάσης: ±5V.

5, σφάλμα μέτρησης τάσης: καλύτερο από 0,2%;

6, σφάλμα μέτρησης αναλογίας τάσης: καλύτερο από 0,1%;

7, συμπεριλαμβανομένων δύο τρόπων αυτόματης και χειροκίνητης βαθμονόμησης;

8, μπορεί να δημιουργήσει αυτόματα αναφορές.

 1
4

Ενισχυτής συνθηματισμού

TMVV-8102

 1 κανάλι φόρτισης /IEPE/TEDS, υποστήριξη ενίσχυσης και συνθηματισμού σήματος αισθητήρα φόρτισης, παροχή ρεύματος σταθερού ρεύματος αισθητήρα IEPE και συνθηματισμός σήματος, συνθηματισμός σήματος αισθητήρα TEDS; Υποστήριξη ενσωμάτωσης καναλιών, διεπαφή RS-232 και επικοινωνία PC, πολλαπλά μπορούν να συνδεθούν σε σειρά, πιστοποίηση CE; 1 σετ
5 Σύστημα αεροσυμπιεστή Παροχή πεπιεσμένου αέρα 1 σετ
6 Υπολογιστής Επεξεργαστής i7, μνήμη 8g, σκληρός δίσκος 1T, συμπεριλαμβανομένων πολλαπλών θυρών USB και υποδοχών PCI, δύο θυρών δικτύου, συμπεριλαμβανομένης της μονάδας οπτικού δίσκου 1 σετ
7 Μετρήσεις Πρώτη μέτρηση φόρτισης 1
