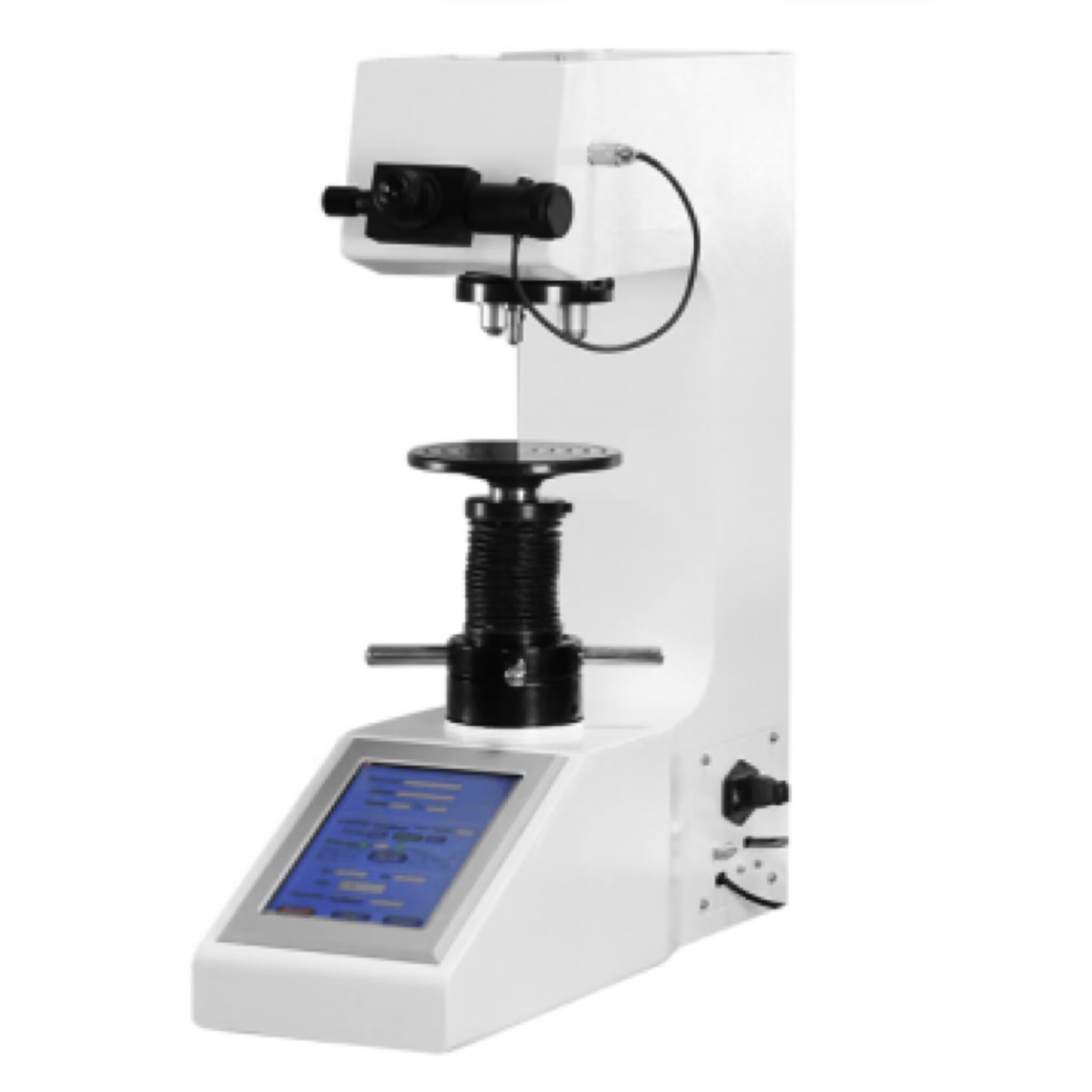

Προηγμένος ψηφιακός δοκιμαστής σκληρότητας Vickers με αυτόματο πύργο TMHV-5MDX/TMHV-10MDX/TMHV-30MDX/TMHV-50MDX
Ι. Πρ.oduct Περιγραφήιόν
Το TMHV-MDX αυτόματο πύργο ψηφιακή οθόνη αφής δοκιμαστής σκληρότητας Vickers είναι ένα μοντέλο:
1Πολλαπλές ρυθμίσεις δύναμης δοκιμής, τιμές δύναμης για επιλογή
2Αυτοματοποιημένος πύργος
3Οι τιμές σκληρότητας εμφανίζονται αυτόματα.
4. 8 ιντσών οθόνη αφής διεπαφή για εύκολη λειτουργία
ΙΙ.Βασικά χαρακτηριστικά
1Πολλαπλές δυνάμεις δοκιμής, που πληρούν όλες τις δυνάμεις δοκιμής εντός του εύρους που καθορίζεται στο πρότυπο.
2. 8 ιντσών οθόνη αφής για εύκολη λειτουργία του χρήστη.
3Ο περιστρεφόμενος πύργος είναι εξοπλισμένος με δύο διαφορετικούς στόχους μεγέθυνσης, 10X και 20X (5X και 40X είναι προαιρετικά), επιτρέποντας την εκτεταμένη σαρώση προφίλ δείγματος σε χαμηλή μεγέθυνση, κατά περίπτωση.
4. Μπορεί να μετρηθούν τόσο 10X όσο και 20X (5X, 40X) διαφορετικοί στόχοι μεγέθυνσης, 40X (προαιρετικό).
5Κατά τη διάρκεια της δοκιμής, ο ελαστικός και ο στόχος εναλλάσσονται αυτόματα μεταξύ τους και το σημείο δοκιμής τοποθετείται αυτόματα με ακρίβεια.
6Η βαθμονόμηση μπορεί να πραγματοποιείται σύμφωνα με τα πρότυπα μπλοκ σκληρότητας ή με κλίμακες μήκους και η διόρθωση σκληρότητας γίνεται αυτόματα σύμφωνα με τις τιμές υψηλής, μέσης και χαμηλής σκληρότητας.καθιστώντας τις τιμές σκληρότητας πιο ακριβείς.
7Οι διάφορες τιμές σκληρότητας μπορούν να μετατραπούν μεταξύ τους.
8Όλες οι παραμέτροι και τα αποτελέσματα των δοκιμών αποθηκεύονται σε μορφή Excel σε μια μονάδα flash USB, διευκολύνοντας την επεξεργασία των δεδομένων και την έκδοση εκθέσεων επιθεώρησης.
9Οι ρυθμίσεις δοκιμής προστατεύονται με κωδικό πρόσβασης.
10Η πηγή φωτός χρησιμοποιεί λαμπτήρες LED, τα οποία έχουν μακρά διάρκεια ζωής και δεν απαιτούν αντικατάσταση λαμπτήρα.
11. Ενσωματωμένη κάμερα για καθαρότερες εικόνες (προαιρετική).
12Διατίθενται πολλές γλώσσες, συμπεριλαμβανομένων των κινεζικών και των αγγλικών.
13Εξοπλισμένο με RS-232 διεπαφή, μπορεί να συνδεθεί με υπολογιστή (προαιρετικό).
Τεχνική παράμετροςσ
| Σχήμα |
TMHV-5MDX |
TMHV-10MDX |
TMHV-30MDX |
TMHV-50MDX |
| Δύναμη δοκιμής |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N) (0,2Kgf είναι προαιρετικό) |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N) |
0.5Kgf (4.90N),
1.0 Kgf (9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N), 15.0Kgf ((147N), 20.0Kgf ((196N), 30.0Kgf ((294N)
0.3Kgf (προαιρετικό)
|
1.0 Kgf ((9.8N),
2.0Kgf(19.6N),
2.5Kgf(24.5N),
3.0Kgf(29.4N),
5.0Kgf(49.0N),
10.0Kgf ((98.0N), 15.0Kgf ((147N),
20.0Kgf(196N),
30.0 Kgf ((294N), 40.0Kgf ((392N),
50.0Kgf ((490N)
(0.5Kgf είναι προαιρετικό) |
| Επιβολή προτύπων |
GBT4340.1, GBT4340.2, ASTM_E92 |
| Μετατροπή της τιμής σκληρότητας |
Σύμφωνα με τα πρότυπα GB1172-99 και ASTM |
| Ακριβότητα συμμορφώνεται |
Δελτίο ΕΕ L 347 της 15.11.2008, σ.
ΑΣTM E-384, ISO 6507-2, ISO 4546 |
| Μέθοδος φόρτωσης |
Αυτόματη φόρτιση/κρατήση/αφόρτιση |
| Γυρίστε τον μηχανισμό του πύργου |
Αυτόματο, χειροκίνητο.
Στόχος - εισροή - στόχος αυτόματη περιστροφή διακόπτη.
Ο αυτόματος πύργος παρέχει μια γρήγορη και απλή ακολουθία λειτουργιών χωρίς την ανάγκη χειροκίνητης περιστροφής του πύργου για αυτόματη εναλλαγή της κεφαλής στόχου.
Το κέντρο του φακού του αντικειμένου συμπίπτει με το κέντρο του εμβολίου με υψηλή ακρίβεια με σφάλμα μικρότερο του 1 μm,διασφάλιση ακριβούς τοποθέτησης πίεσης δείγματος και ρυθμιζόμενης κεντρικής θέσης του φακού του στόχου. |
| Ελάχιστη μονάδα δοκιμής |
00,01 μ μ |
| Έκδοση δεδομένων |
Η οθόνη LCD διαβάζει και αποθηκεύει απευθείας σε μια μονάδα USB σε μορφή EXCEL |
| Μετατρέψτε το κανόνα |
Ειδικότερα, οι εν λόγω εταιρείες μπορούν να χρησιμοποιούν τα ακόλουθα χαρακτηριστικά: |
| Πεδίο δοκιμής σκληρότητας |
8 ~ 2900HV |
| Δοκιμάστε τη μέθοδο εφαρμογής δύναμης |
Αυτόματη (φόρτωση, κράτηση, εκφόρτωση) |
| Μετρητής οφθαλμού |
Ηλεκτρονικό 10x (15x προαιρετικό) |
| Οπτικοειδής φακός |
×10x,×20x (5X, 40X προαιρετικά) |
| Συνολική μεγέθυνση |
100X, 200X (50X, 400X προαιρετικά) |
| Χρόνος διατήρησης της δύναμης δοκιμής |
1~99s |
| Μέγιστο επιτρεπόμενο ύψος δείγματος |
180 χιλιοστά |
| Απόσταση από το κέντρο του ενσωματωτή μέχρι το εξωτερικό τοίχωμα |
160 χιλιοστά |
| Μέγεθος |
580*190*700mm |
| Βάρος |
Περίπου 55 κιλά. |
| Ηλεκτρική τροφοδοσία |
AC220V+5%, 50-60 Hz |
IV.Ενταστική λειτουργίας
Η κύρια διεπαφή μπορεί να μετρήσει11τύποι κλίμακας Vickers (50MDX).
Διόρθωση της τιμής σκληρότητας Διόρθωση της δύναμης δοκιμής
Β.Τυποποιημένο συνημμένο
