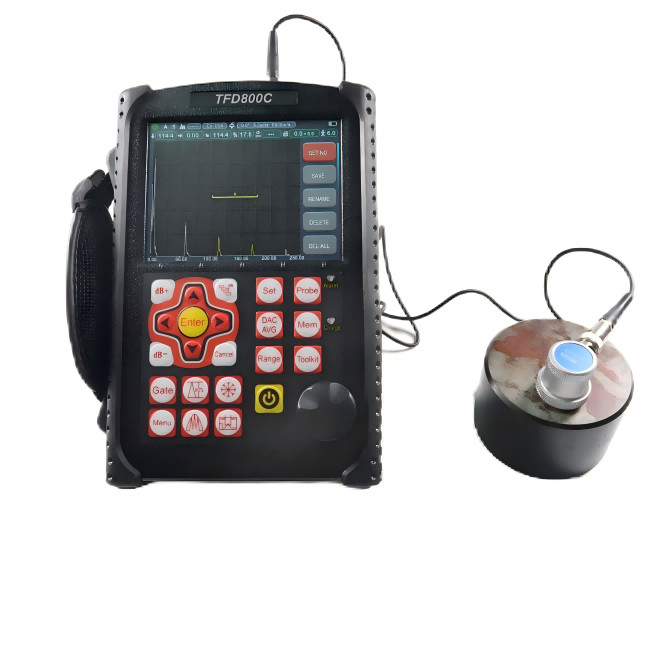

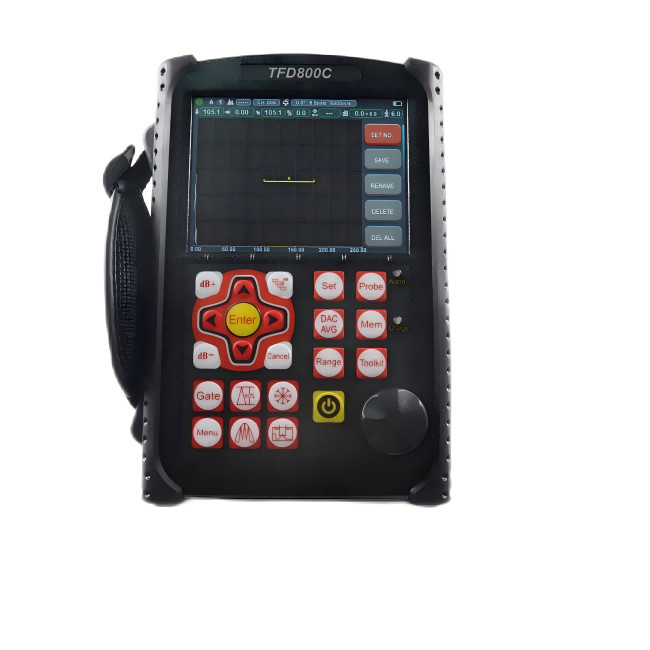

Υπερήχων ανιχνευτής ελαττωμάτων TFD800C Plus

Υπερήχθης ανιχνευτής ελαττωμάτων TFD800C PLUS

★Διαδραστικός διαλόγος φιλικός προς το χρήστη βοηθά σε λειτουργίες όπως η βαθμονόμηση, καθιστώνταςκλπ.

★Όλα τα εργαλεία που χρειάζεστε: DAC, AVG, AWS,Διάγραμμα συγκόλλησης,κλπ.

★Συχνότητα επανάληψης παλμού:10-21000Hz ακριβής ρύθμιση, υψηλής ταχύτητας σάρωση, δεν θα χάσει.

★Υψηλή αναλογία σήματος προς θόρυβο, καθαρή και σταθερή ηχώ, αντιθόρυβος σχεδιασμός, ιδανικό για δύσκολες συνθήκες εργασίας.

★10- Αισθητή και μπορεί να ανιχνεύσει ακόμη και μικρά ελαττώματα.

★Χρυσόχρωμη οθόνη, χρήσιμη οθόνη που διευκολύνει τη λειτουργία.

★Απεριόριστη αποθήκευση δεδομένων USB.,PDF αναφέρει την έξοδο.

Προδιαγραφές

• Πεδίο: 0 - 10000 mm, με ταχύτητα χάλυβα
• Ταχύτητα υλικού: 1000 ̇ 10000 m/s
• Συχνότητα επανάληψης παλμού:10-2000Hz
• Δυναμικό εύρος: ≥38dB
• Γραμμικότητα: Οριζόντια: +/- 0,2% FSW, κάθετη: 0,25% FSH, ακρίβεια ενισχυτή +/- 1 dB.
• Δυνατότητα ανάλυσης:> 40dB (5P14)
• Αισθητικότητα: > 65dB
• Απορρίπτει (καταστολή): 0 έως 80% πλήρους ύψους οθόνης
• 500 ανεξαρτησία ρύθμιση, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαζόμαστε στη σκηνή χωρίς τεστ μπλοκ.
• Μεγάλη μνήμη 1000 A γραφή
• Τρόποι δοκιμής: ηχώ παλμού, διπλό στοιχείο και διαμετακόμιση
• Τύποι ανιχνευτών: μονό ίσιο, μονό γωνιακό, μονό ίσιο, μονό άκρο, διάχυτο, σέρσιμο, επιφάνεια
• Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως
• Μονάδες: ίντσες ή χιλιοστά
• Απαιτήσεις ισχύος: Κύρια καύσιμα εναλλασσόμενου ρεύματος 100-240 VAC, 50-60 Hz
• Καθυστέρηση εμφάνισης: -20 έως 3400 μs
• Καθυστέρηση ανίχνευσης / μηδενική μετατόπιση: 0 έως 99,99μs
• Εσωτερική επαναφορτιζόμενη μπαταρία ιόντων λιθίου 7,2V με 5600 mAh
• 10 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης
• 4 ώρες τυπικός χρόνος επαναφόρτισης
• H×W×D(mm):240×170×38 (mm)
• Βάρος:1.0kg
• Θερμοκρασία λειτουργίας: -10°C έως 50°C
• Θερμοκρασία αποθήκευσης: -30°C έως 50°C
• Ενέργεια παλμού: 200V, 300V, 400V, 500V επιλέξιμη
• Διόρθωση: θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, σύστημα RF
• Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως
• Ευαισθησία: 110 dB μέγιστο σε επιλογή ανάλυσης 0.1, 1.0, 2.0, 6,0 dB.
• Σύνδεση μετατροπέα: BNC ή LEMO

ΔιασκέδασηΔελτίο ΕΚ

• Αυτοματοποιημένη απεικόνιση ακριβούς τοποθεσίας ελαττώματος ((Βάθος d, επίπεδο p, απόσταση s, εύρος,sz dB,ф).
• Μεγέθυνση ελαττωμάτων: αυτόματη μεγέθυνση ελαττωμάτων με τη χρήση AVG/AVG ή DAC, ταχύτητα αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.
• Αυτοματοποιημένη βαθμονόμηση του μετατροπέα: μηδενικό σημείο, γωνίες, μπροστινή άκρη και ταχύτητα υλικού.
• Εύκολο για την κατασκευή και τη χρήση DAC και AVG για την αξιολόγηση της ηχώ, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.
• Συνδέοντας τον δίσκο U, η μονάδα μπορεί να αποκτήσει απεριόριστη μνήμη, αναφορές PDF και σύστημα Upadte.
• Διάγραμμα συγκόλλησης.
• Υπάρχουν 15 πρότυπα στην μονάδα.
• ΑΠΔ D1.1.
• Δυνατότητα διόρθωσης καμπυλωμένης επιφάνειας.
• Λειτουργία μέτρησης ύψους ρωγμών.
• Μεγεθύνετε την πύλη:διαστολή της περιοχής της πύλης σε όλο το πλάτος της οθόνης.
• Λειτουργία αυτόματης αύξησης.
• Περιεκτικότητα: Ταυτόχρονη εμφάνιση ζωντανής A-scan με ρυθμό αναβάθμισης 60 Hz και περιεκτικότητα της A-scan.
• Διατήρηση κορυφής: Συγκρίνετε παγωμένες μορφές κύματος κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων της δοκιμής.
• Scan Freeze: Η παγωμένη οθόνη διατηρεί δεδομένα για τη μορφή κύματος και τη διαδρομή ήχου.
• Ασφάλεια: Μπιπ και LED.
• Ρεάλ Τάιμ Κλοκ.
• Γεμίστε το ηχώ.
• Σημείο σύλληψης.
• Χρώμα ηχώ μέσα στην πύλη.

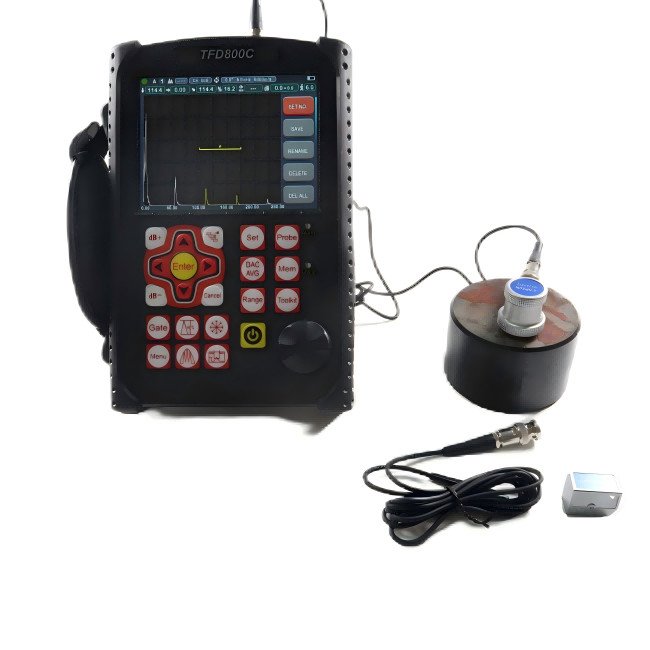

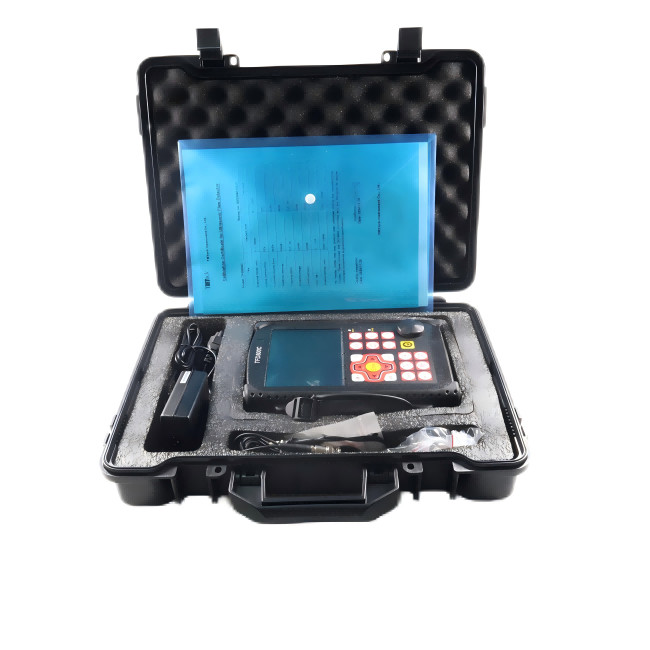

Βασική συσκευασία οργάνων

• Φορητός υπερηχητικός ανιχνευτής ελαττωμάτων
• Μετατροπέας ευθείας δέσμης (4 MHz, Φ10)
• Μετατροπέας ακτίνας γωνίας (4 MHz, 8 mm × 9 mm, 60°)
• Καλώδιο διασύνδεσης για τον μετατροπέα (Q9-C5, ή προαιρετικά C9-C5)
• Αναφορτιζόμενη μπαταρία ιόντων λιθίου, 8 άμπερα την ώρα
• Εφοδιασμός ηλεκτρικής ενέργειας/μονάδα φόρτισης
• Εγχειρίδιο χειρισμού στα αγγλικά
• Λογισμικό εφαρμογών
• Τραπέζι
