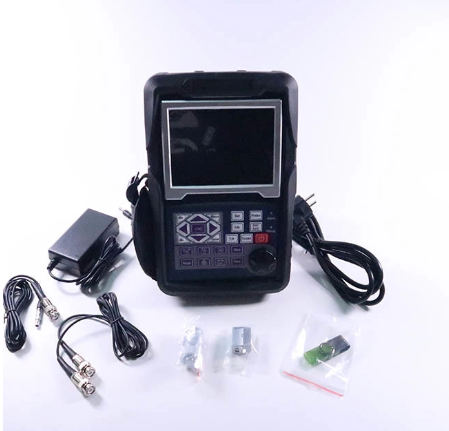

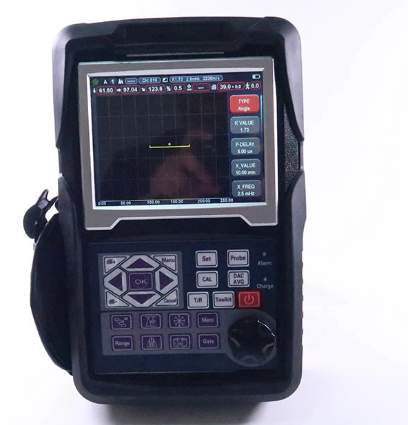

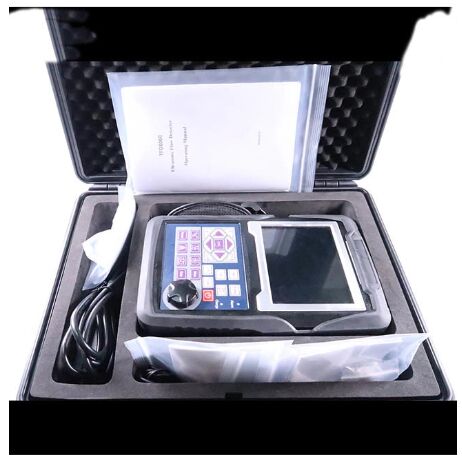

IP65 Πρότυπο 0-10000 mm φιλικός διάλογος Διαδραστικός υπερήχων ανιχνευτής ελαττωμάτων TFD806C



Προδιαγραφές
Εύρος: 0-10000 mm, με ταχύτητα χάλυβα
Ταχύτητα υλικού: 100~20000 m/s
Συχνότητα επανάληψης παλμών: 10-2000Hz
Δυναμικό εύρος: ≥38dB
Γραμμικότητα: Οριζόντια: +/-0,2%, Κάθετη: 2,0% (Οριζόντια: +/-0,2% FSW Κάθετη: 0,25% FSH)
Διακριτική ικανότητα: >40dB (5P14)
Ευαισθησία Υπολειμμάτων: >68dB
Απόρριψη (καταστολή): 0 έως 80% ύψος πλήρους οθόνης
500 ανεξάρτητες ρυθμίσεις, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαστούμε στο χώρο χωρίς μπλοκ δοκιμής
Μεγάλη μνήμη 1000 γραφημάτων Α
Λειτουργίες δοκιμής: Παλμική ηχώ, διπλό στοιχείο και διάδοση
Τύποι ανιχνευτών: Απλό ευθύ, απλό γωνιακό, διπλό ευθύ, διπλό γωνιακό, διάδοση, ερπυσμός, επιφάνεια
Παρακολούθηση πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σάρωσης
Μονάδες: Ίντσα ή χιλιοστόμετρο
Απαιτήσεις ισχύος: Εναλλασσόμενο ρεύμα δικτύου 100-240 VAC, 50-60 Hz
Καθυστέρηση οθόνης: -20 έως 3400 µs
Καθυστέρηση ανιχνευτή/Μηδενική μετατόπιση: 0 έως 99,99 µs
Εσωτερική επαναφορτιζόμενη μπαταρία Li-ion ονομαστικής ισχύος 7,2V στα 8000 mAh
15 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης
4 ώρες τυπικός χρόνος επαναφόρτισης
YxW xD (mm): 250x165x55 (mm)
Βάρος: 1,2 kg
Θερμοκρασία λειτουργίας: -10℃ έως 50℃
Θερμοκρασία αποθήκευσης: -30℃ έως 50℃
Ενέργεια παλμού: 70V, 100V, 200V, 300V, 400V, 500V επιλέξιμη
Ανορθωτής: Θετικό ημι-κύμα, αρνητικό ημι-κύμα, πλήρες κύμα, σύστημα RF
Εύρος ζώνης (εύρος ζώνης ενισχυτή): 0,2 έως 25 MHz
Παρακολούθηση πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σάρωσης
Ευαισθησία: 120 dB μέγιστο σε επιλέξιμη ανάλυση 0,1, 1,0, 2,0, 6,0 dB.
Συνδέσεις μετατροπέα: BNC ή LEMO



Λειτουργίες

Αυτοματοποιημένη εμφάνιση ακριβούς εντοπισμού σφάλματος (Βάθος d, επίπεδο p, απόσταση s, πλάτος, sz dB, φ).
Μέγεθος σφάλματος: Αυτόματη μέτρηση σφάλματος χρησιμοποιώντας AVG ή DAC/TCG, επιταχύνει την αναφορά αποδοχής ή απόρριψης ελαττωμάτων.
Αυτοματοποιημένη βαθμονόμηση σημείου μηδέν μετατροπέα, γωνιών, μπροστινής ακμής και ταχύτητας υλικού. (V2 και δύο οπές)
Βολικό για τη δημιουργία και χρήση DAC/TCG και AVG για την αξιολόγηση της ηχούς, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.
Σύνδεση U-Disk, η μονάδα μπορεί να αποκτήσει απεριόριστη μνήμη.
Υπάρχουν 15 πρότυπα στη μονάδα.
Σύνδεση Bluetooth με κινητή συσκευή για τη δημιουργία και εκτύπωση αναφορών ανίχνευσης επί τόπου. (Προαιρετικό)
AWS D1.1.
Λειτουργία διόρθωσης καμπύλης επιφάνειας.
Λειτουργία μέτρησης ύψους ρωγμής.
Πύλη μεγέθυνσης: επέκταση του εύρους της πύλης σε όλο το πλάτος της οθόνης.
Λειτουργία αυτόματης απολαβής.
Φάκελος: Ταυτόχρονη εμφάνιση ζωντανής σάρωσης Α με ρυθμό ανανέωσης 70 Hz και φάκελος σάρωσης Α
εμφάνιση.
Κράτηση κορυφής: Συγκρίνετε παγωμένα κυματομορφή κορυφής με ζωντανές σαρώσεις Α για εύκολη ερμηνεία των αποτελεσμάτων δοκιμής.
Πάγωμα σάρωσης: Η παγωμένη οθόνη διατηρεί τα δεδομένα κυματομορφής και ηχητικού μονοπατιού.
Συναγερμός: Ηχητικός και LED.
Ρολόι πραγματικού χρόνου.
Γέμισμα ηχούς.
Σήμα λήψης.
Χρώμα ηχούς εντός της πύλης.
