Περιγραφή του προϊόντος:
Το όργανο αυτό είναι ένας φορητός βιομηχανικός ψηφιακός υπερήχων ανιχνευτής ελαττωμάτων που μπορεί να ανιχνεύει, να εντοπίζει, να αξιολογεί και να διαγιγνώσσει ταχύτατα διάφορα ελαττώματα (ελαττώματα, ενσωματώσεις, πόρους κλπ.) στο εργασιακό κομμάτι,Εύκολα.Το όργανο αυτό μπορεί να χρησιμοποιηθεί ευρέως στη βιομηχανία, στη μεταλλουργία σιδήρου και χάλυβα, στην επεξεργασία μετάλλωνχημική βιομηχανία και άλλους τομείς που απαιτούν ανίχνευση ελαττωμάτων και έλεγχο ποιότηταςΧρησιμοποιείται επίσης ευρέως στην επιθεώρηση ασφάλειας σε απευθείας σύνδεση και την αξιολόγηση ζωής στους τομείς της αεροδιαστημικής, της σιδηροδρομικής μεταφοράς, των λέβητων και των δοχείων πίεσης, κλπ.
Το όργανο μπορεί να χρησιμοποιηθεί ευρέως για τον εντοπισμό και το μέγεθος κρυμμένων ρωγμών, κενών, διαχωρισμών και παρόμοιων διακοπών σε συγκόλληση, σφυρηλάτησης, σφαιρίδια, άξονες, άξονες, δεξαμενές και δοχεία πίεσης, τουρμπίνες,και δομικά στοιχεία.
Χαρακτηριστικά:
Το βασικό υλικό έχει σχεδιαστεί με ARM + FPGA, και το λογισμικό χρησιμοποιεί ένα εξαιρετικά αξιόπιστο λειτουργικό σύστημα πολλαπλών εργασιών, το οποίο βελτιώνει σημαντικά τη λειτουργία, την φορητότητα,αντοχή και αξιοπιστία του οργάνου.
Το όργανο αυτό χρησιμοποιεί μενού master-slave και είναι σχεδιασμένο με πλήκτρα συντομεύσης και ψηφιακό περιστρεφόμενο κουμπί.
Εγώ...Εμφάνιση
Πλήρης ψηφιακή πολύχρωμη υψηλής ανάλυσης (640×480 pixels) πολύχρωμη οθόνη TFT LCD.
4 τύποι λειτουργικής διεπαφής μπορούν να επιλεγούν ανάλογα με το περιβάλλον.
Η οθόνη LCD με ταχεία ενημέρωση 60 Hz, ικανή να εμφανίζει λεπτές αλλαγές στη μορφή κύματος.
Η φωτεινότητα της οθόνης LCD μπορεί να ρυθμιστεί ελεύθερα.
Εγώ...Σχήμα
Το μεταλλικό κέλυφος είναι γερό και ανθεκτικό και η ηλεκτρομαγνητική προστασία είναι πολύ καλή.

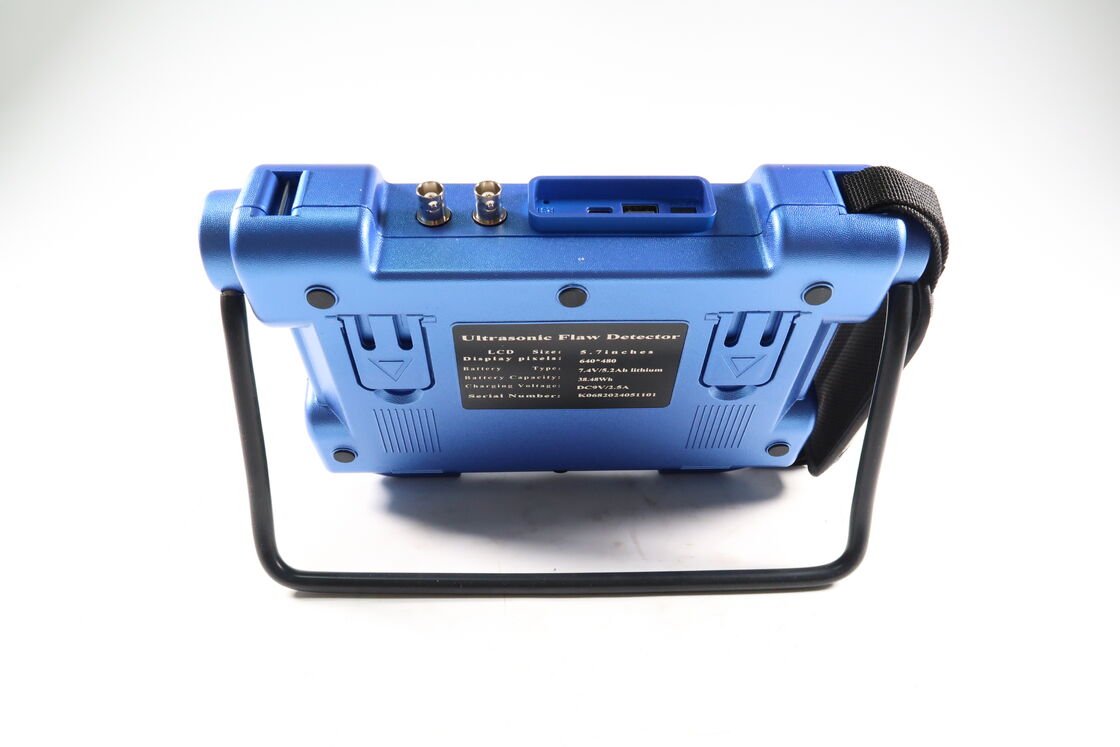

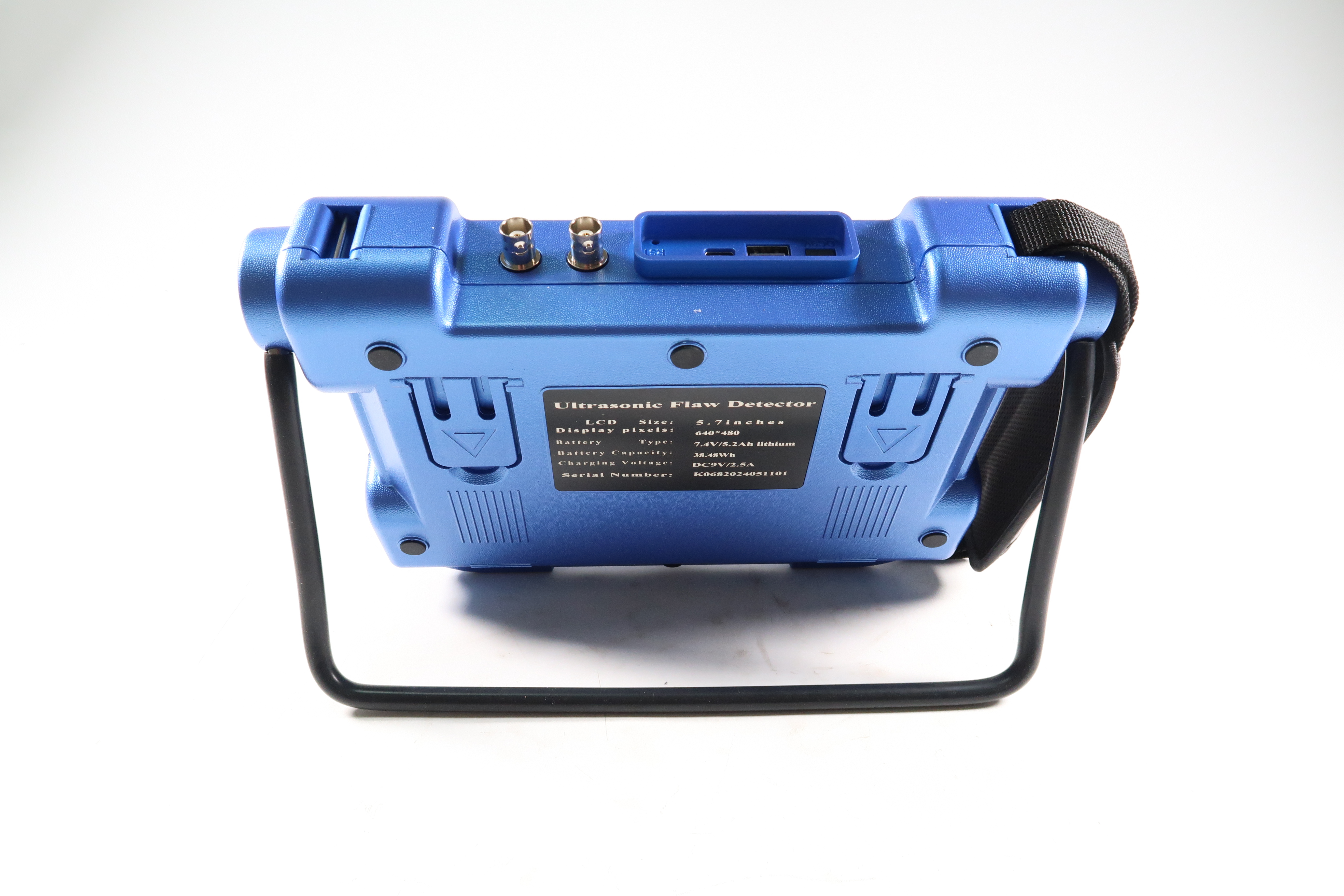

Το 360 μοίρες περιστρεφόμενο στήριγμα αποσβέσεως και το ελαστικό κάλυμμα είναι εύκολο στη χρήση.
Πίνακες από θερμαινόμενο γυαλί, εξαιρετικά σκληροί, ανθεκτικοί στην φθορά και στις γρατσουνιές
Εγώ...Εικόνα οθόνης και αναφορά ανίχνευσης ελαττωμάτων PDF
Εικόνες οθόνης σε πραγματικό χρόνο όλων των σελίδων και αναφορές ανίχνευσης ελαττωμάτων, και αποθηκεύστε τις ως εικόνες BMP σε δίσκο U, οι οποίες μπορούν να ρυθμιστούν ως εικόνες χρώματος ή γκρίζας κλίμακας.
Εξαγωγήστε την έκθεση ανίχνευσης ελαττωμάτων ως αρχείο PDF και αποθηκεύστε την σε δίσκο U για εύκολη αρχειοθέτηση και εκτύπωση.
Όλο το περιεχόμενο του αρχείου PDF μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του χρήστη.
Οι εικόνες BMP και τα αρχεία PDF μπορούν να προβληθούν σε υπολογιστή ή κινητό τηλέφωνο.
Εγώ...Πεδίο
Μέχρι 15000 mm σε χάλυβα, εύρος επιλογής σε σταθερά ή συνεχώς μεταβλητά βήματα, κατάλληλο για χρήση σε μεγάλα εργασιακά κομμάτια και σε μετρήσεις υψηλής ανάλυσης.
Εγώ...Πυρσό
Ενέργεια παλμού επιλέξιμη μεταξύ 100V, 200V, 250V, 300V, 350V, 400V και 500V.
Πύκνος πλάτους ρυθμιζόμενος από 0,1 μs έως 0,5 μs για να ταιριάζει με τους ανιχνευτές με διαφορετική συχνότητα.
Η συχνότητα επανάληψης παλμού ρυθμίζεται από 20 Hz έως 2 KHz.
Επιλέξιμη απόσβεση μεταξύ 50Ω,150Ω,250Ω και 500Ω για βέλτιστες επιδόσεις του ανιχνευτή
Επιλογή ανιχνευτών: ανιχνευτής με ένα μόνο κρύσταλλο, ανιχνευτής με δύο κρύσταλλους, ανιχνευτής ειδικής γωνίας, ανιχνευτής διείσδυσης, ανιχνευτής αναρρίχησης.
Εγώ...Αποδέκτης
Δείγματοληψία: 16 ψηφία AD Μετατροπέας με ταχύτητα δειγματοληψίας 320 MHz
Διόρθωση:Προοδευτικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα και ραδιοσυχνότητα
Αναλογικό εύρος ζώνης: δυνατότητα από 0,2 MHz έως 20 MHz με επιλέξιμα εύρη συχνοτήτων (αυτόματα ρυθμίζονται από το όργανο) για να ταιριάζουν με τον ανιχνευτή για βέλτιστες επιδόσεις.
Κέρδος: 0 dB έως 110 dB ρυθμιζόμενο σε επιλέξιμα βήματα 0,1 dB, 2 dB, 6 dB.
Εγώ...Πύλες
Δύο πλήρως ανεξάρτητες πύλες προσφέρουν μια σειρά από επιλογές μέτρησης για το ύψος ή την απόσταση του σήματος χρησιμοποιώντας την ενεργοποίηση κορυφής.
Η λειτουργία ηχώ προς ηχώ επιτρέπει την ακριβή τοποθέτηση πύλης για σήματα που είναι εξαιρετικά κοντά μεταξύ τους.
Αρχή πύλης: μεταβλητή σε ολόκληρο το ορατό εύρος
Διάμετρος πύλης: μεταβλητή από την αρχή της πύλης έως το τέλος του ορατού εύρους
Υψόμετρος πύλης: μεταβλητό από 0 έως 99% Υψόμετρο πλήρους οθόνης
Προειδοποιήσεις: Καθεστώς θετικού/αρνητικού κατώτατου ορίου με φλας LED.
Εγώ...Μνήμη
Το όργανο διαθέτει ενσωματωμένη μνήμη μεγάλης χωρητικότητας και τα δεδομένα και τα αρχεία δεν θα χαθούν λόγω διακοπής ρεύματος του όργανου.
Μνήμη 500 αρχείων καναλιών για την αποθήκευση ρυθμίσεων βαθμονόμησης και παραμέτρων ανίχνευσης.
Μνήμη 1000 αρχείων αναφοράς κύματος για την αποθήκευση κύματος A-Scan και ρυθμίσεων.
Όλα τα αρχεία μπορούν να αποθηκευτούν, να ανακληθούν και να διαγραφούν.
Οι ρυθμίσεις καναλιών και τα αρχεία αναφοράς μπορούν να εξάγονται μέσω δίσκου U και οι πληροφορίες μπορούν επίσης να αποθηκευτούν σε απεριόριστες ποσότητες μέσω μνήμης USB.
Εγώ...Καταγραφέας βίντεο
Το Video Recorder είναι χρήσιμο σε πολλές καταστάσεις, είναι πολύ βολικό για όσους θέλουν να αναλύσουν τις δραστηριότητες ανίχνευσης αργότερα.
Το όργανο μπορεί να καταγράψει τη διαδικασία δοκιμής και να την αποθηκεύσει ως αρχείο βίντεο, το οποίο μπορεί να αναπαραχθεί μέσω του οργάνου ή ειδικού λογισμικού.και κάθε αρχείο βίντεο μπορεί να είναι έως και 5 λεπτά.
Εάν επιλέξετε να αποθηκεύσετε το αρχείο βίντεο στον δίσκο U, ο αριθμός και η διάρκεια του αρχείου βίντεο δεν θα περιορίζονται.
Η καταγραφή και η επανάληψη της διαδικασίας δοκιμών παρέχει μεγάλη ευκολία για μελλοντική μελέτη και ανάλυση της ανίχνευσης ελαττωμάτων.
Η αναπαραγωγή βίντεο υποστηρίζει λειτουργίες παύσης, γρήγορης προώθησης, γρήγορης αναστροφής και διακοπής.
Τεχνικές παραμέτρους:
- Πεδίο μέτρησης: 0 έως 15000 mm, με ταχύτητα χάλυβα
- Επαναλαμβανόμενη συχνότητα παλμού 20 Hz έως 2000 Hz
- Ταχύτητα υλικού: 1000 έως 20000m/s
- Επαναλαμβανόμενη συχνότητα παλμού 20 Hz έως 2000 Hz
- Δυναμικό εύρος: περισσότερα 40dB
- Γραμμικότητα συστήματος: Οριζόντια: +/- 0,2% FSW,
Βιόμετρο: 0,25% FSH, ακρίβεια ενισχυτή +/- 1 dB.
- Δύναμη ανάλυσης: περισσότερα 40dB
- Ευαισθησία: περισσότερα 50dB ((Βρύση 200mmF2 με επίπεδο πάτωμα)
- Απορρίπτει (καταστολή): 0 έως 80% πλήρους ύψους οθόνης
- Θόρυβος: λιγότερο από 10%
- Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως
- Κέρδος: 110 dB μέγιστο σε επιλογή ανάλυσης 0.1, 1.0, 2.0, 6,0 dB.
- Διάφρασμα ζώνης (περιοχή ζώνης ενισχυτή ): 0,2 έως 20 MHz
- Μετατόπιση παλμού: περισσότερα 32dB
- Καθυστέρηση εμφάνισης: -20 έως 3400 μs
- Καθυστέρηση ανίχνευσης / μηδενική μετατόπιση: 0 έως 99,99μs
- Τρόποι δοκιμής: ηχώ παλμού, διπλό στοιχείο και διαμετακόμιση
- Παλσόνας: Ρυθμίσιμος Παλσόνας Κύκλων
- Ενέργεια παλμού: 100V, 200V, 250V, 300V, 500V επιλέξιμη
- Διόρθωση: θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, RF
- Μονάδες: ίντσες ή χιλιοστά
- Σύνδεση μετατροπέα: BNC ή LEMO
- Απαιτήσεις ισχύος: Κύρια καύσιμα εναλλασσόμενου ρεύματος 100-240 VAC, 50-60 Hz
- Θερμοκρασία λειτουργίας: -10°C έως 50°C, θερμοκρασία αποθήκευσης: -30°C έως 50°C
Εφαρμογές:
Αυτός ο υπερηχητικός ανιχνευτής ελαττωμάτων είναι ευρέως εφαρμοστέος σε βιομηχανικά περιβάλλοντα όπως εργοστάσια παραγωγής, εργοτάξια κατασκευής,και εγκαταστάσεις συντήρησης όπου η ακεραιότητα των υλικών και των εξαρτημάτων είναι κρίσιμηΕίναι ιδιαίτερα αποτελεσματικό για τη δοκιμή μετάλλων, σύνθετων υλικών και συγκόλλησης για εσωτερικές ρωγμές, κενά, ενσωματώσεις και άλλους τύπους ελαττωμάτων που θα μπορούσαν να θέσουν σε κίνδυνο τη δομική ασφάλεια.Η ενσωμάτωση συστήματος κωδικοποίησης διευκολύνει την ακριβή μέτρηση και τοποθέτηση κατά τη διάρκεια των επιθεωρήσεων, βελτιώνοντας την επαναληπτικότητα και την αξιοπιστία των αποτελεσμάτων.
Το μοντέλο TFD807C είναι ιδανικό για περιπτώσεις που απαιτούν αυστηρό έλεγχο ποιότητας και διασφάλιση ασφάλειας, συμπεριλαμβανομένων των αεροδιαστημικών, αυτοκινητοβιομηχανικών, πετρελαϊκών και φυσικών αγωγών και των βιομηχανιών παραγωγής ενέργειας.Είναι επίσης κατάλληλο για τακτικές επιθεωρήσεις συντήρησης για την ανίχνευση πρώιμων σημάτων υποβάθμισης του υλικού πριν οδηγήσουν σε βλάβη.Είτε χρησιμοποιείται σε εργοστασιακές γραμμές παραγωγής είτε σε επιθεωρήσεις πεδίου, ο υπερηχητικός ανιχνευτής ελαττωμάτων TMTeck εξασφαλίζει πλήρη και ακριβή ανίχνευση ελαττωμάτων,Συνεπώς, υποστηρίζουν την προληπτική συντήρηση και μειώνουν τον κίνδυνο δαπανηρής διακοπής λειτουργίας.
Συνοπτικά, ο υπερηχητικός ανιχνευτής ελαττωμάτων TMTeck TFD807C συνδυάζει προηγμένα χαρακτηριστικά όπως δυναμική εστίαση βάθους, ρυθμιζόμενο πλάτος παλμού,και εκτεταμένη χωρητικότητα αποθήκευσης για την παροχή ακριβούς ανίχνευσης ελαττωμάτων σε διάφορα σενάρια εφαρμογήςΗ ευελιξία και η αξιοπιστία του το καθιστούν απαραίτητο εργαλείο για τους επαγγελματίες που επιδιώκουν να διατηρήσουν υψηλά πρότυπα ασφάλειας και ποιότητας στις διαδικασίες επιθεώρησης τους.
Υποστήριξη και υπηρεσίες:
Ο υπερηχητικός ανιχνευτής ελαττωμάτων μας έχει σχεδιαστεί για να παρέχει ακριβείς και αξιόπιστες μη καταστροφικές δοκιμές για μια ποικιλία υλικών και εφαρμογών.,προσφέρουμε ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες.
Η τεχνική υποστήριξη περιλαμβάνει βοήθεια για τη ρύθμιση της συσκευής, την βαθμονόμηση, τις ενημερώσεις λογισμικού και την αντιμετώπιση προβλημάτων.Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να σας καθοδηγήσει στη λειτουργία του ανιχνευτή ελαττωμάτων για να μεγιστοποιήσει την ακρίβεια και την αποτελεσματικότητα στην ανίχνευση ελαττωμάτων όπως ρωγμές, κενά και ενσωματώσεις μέσα σε μέταλλα και σύνθετα.
Παρέχουμε τακτικές ενημερώσεις λογισμικού για να βελτιώσουμε τη λειτουργικότητα και να ενσωματώσουμε τις τελευταίες εξελίξεις στην τεχνολογία δοκιμών υπερήχων.οι υπηρεσίες βαθμονόμησης είναι διαθέσιμες για τη διατήρηση της ακρίβειας της συσκευής σας σύμφωνα με τα βιομηχανικά πρότυπα.
Για συντήρηση και επισκευή, τα κέντρα εξυπηρέτησης μας είναι εξοπλισμένα για να χειριστούν όλες τις πτυχές της συντήρησης συσκευών, από τις τακτικές επιθεωρήσεις μέχρι τις σύνθετες επισκευές.Συνιστούμε τακτικούς ελέγχους συντήρησης για να διασφαλίσουμε ότι ο ανιχνευτής παραμένει σε βέλτιστη κατάσταση λειτουργίας..
Παρέχονται εκπαιδευτικά προγράμματα και λεπτομερή εγχειρίδια χρήστη για να βοηθήσουν τους χρήστες να κατανοήσουν τα χαρακτηριστικά και τις δυνατότητες του υπερήχων ανιχνευτή ελαττωμάτων.Οι πόροι αυτοί έχουν σχεδιαστεί για να βελτιώσουν την επάρκεια των χρηστών και να προωθήσουν την ασφαλή και αποτελεσματική χρήση του εξοπλισμού..
Η δέσμευσή μας είναι να σας υποστηρίξουμε καθ' όλη τη διάρκεια του κύκλου ζωής του υπερήχων ανιχνευτή σας.διασφάλιση ότι λαμβάνετε το υψηλότερο επίπεδο εξυπηρέτησης και τεχνικής εμπειρογνωμοσύνης για τις ανάγκες μη καταστροφικών δοκιμών σας.
