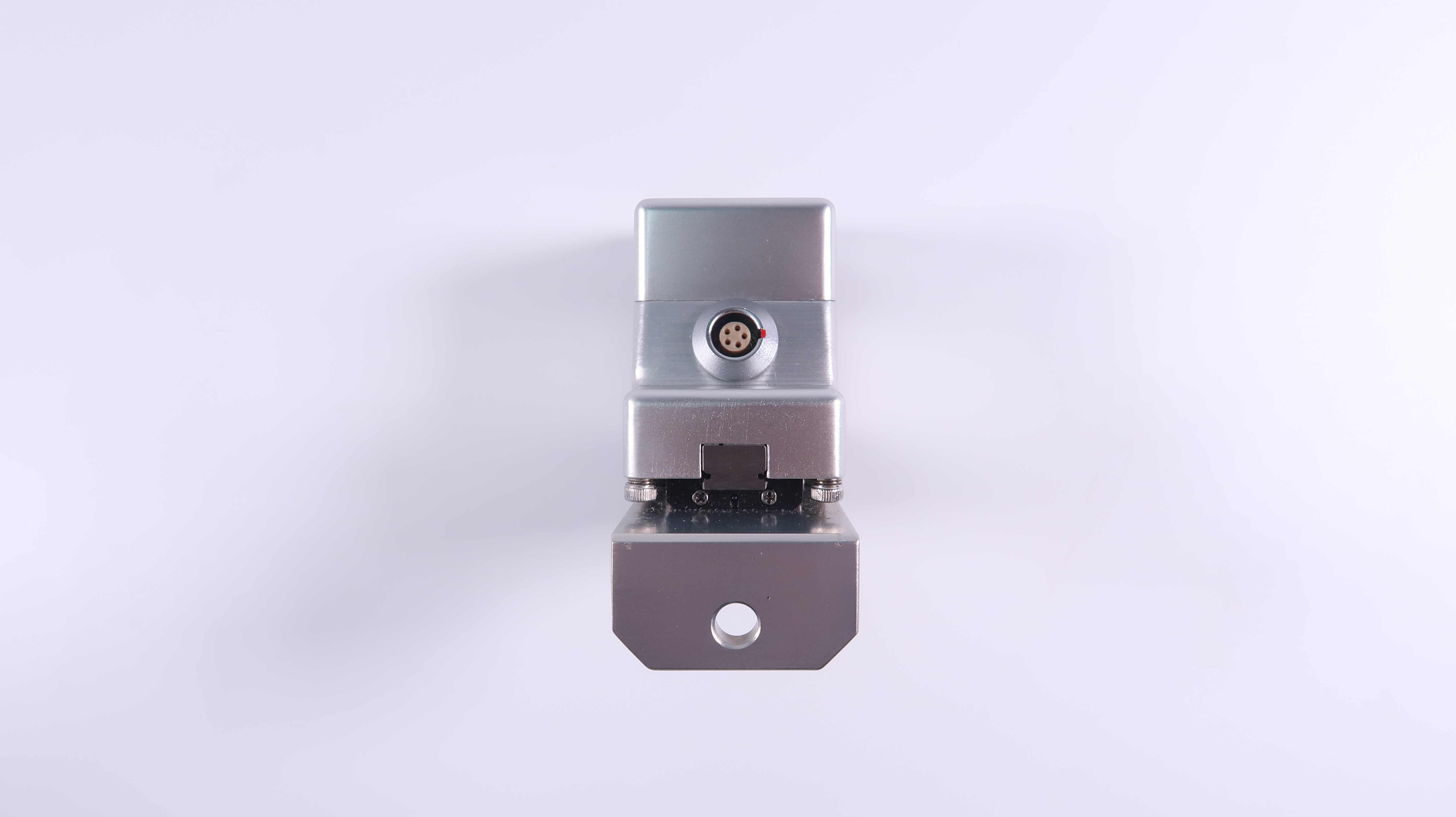

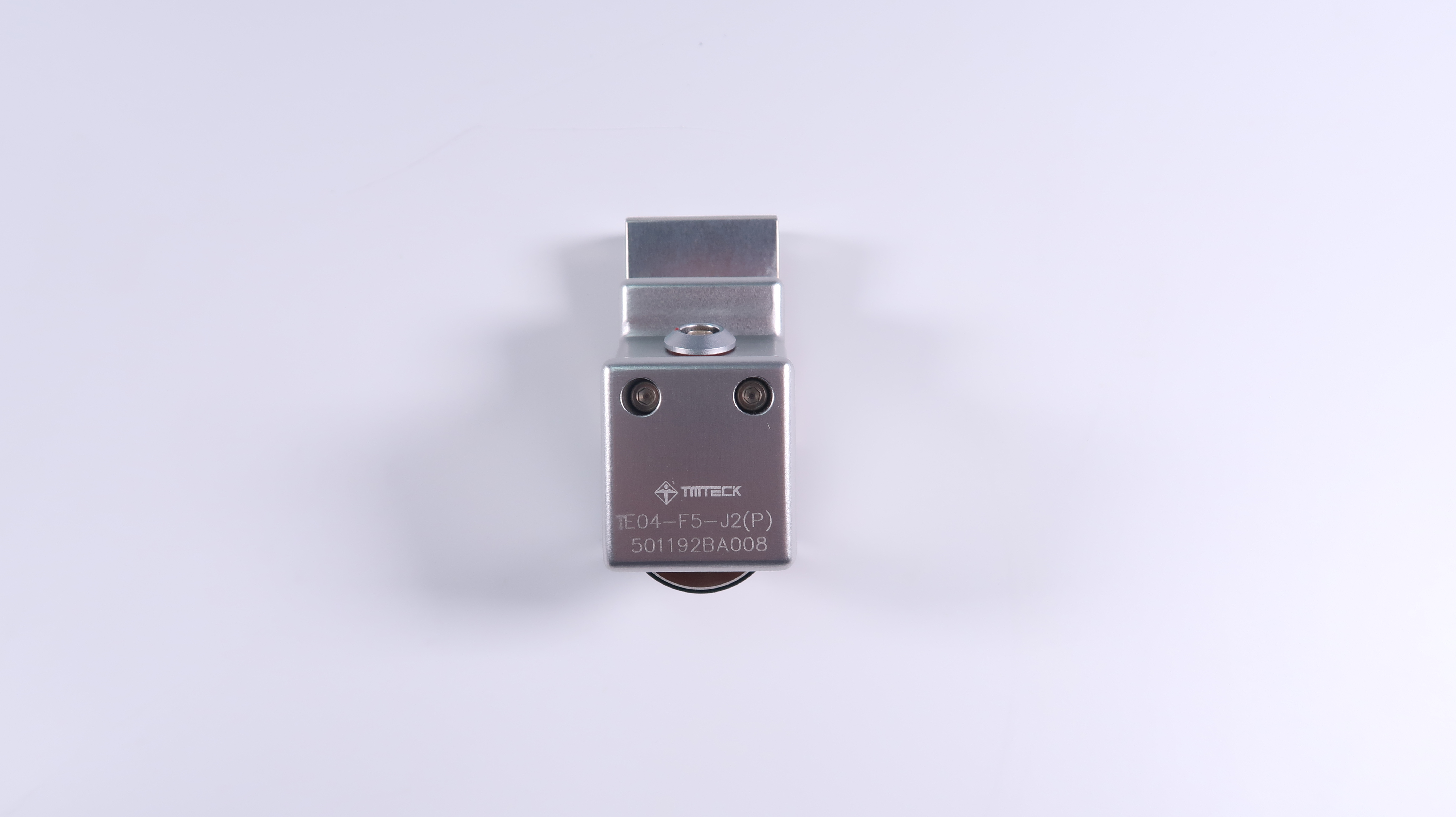

Ελαφρύ Πλαίσιο Αλουμινίου Με Προσαρμόσιμο Μήκος TE-04 Κωδικοποιητής

ΤΕ-04TMTECK UNIVERSAL ENCODER (Παγκόσμιος κωδικοποιητής) συμβατό μεΗλεκτρονικός σαρωτής HSMT

Το HSMT-Compact είναι ένα χειροκίνητο μονόξυλο κωδικοποιημένο σαρωτή.Μπορεί να χρησιμοποιηθεί (με έως 4 ανιχνευτές) σε πλάκες και για περιμετρικές σαρώσεις σε σωλήνες μικρού μεγέθους 4.5 ίντσες. Σωλήνες υπερβολικής δόσης.

Σύνοψη

Το HSMT-Compact είναι ένας ελαφρύς, μικρός και ευπροσάρμοστος χειροκίνητος μονοάξονας κωδικοποιημένος σαρωτής.Προγραμματισμός (4Το μήκος του σαρωτή μπορεί να τροποποιηθεί και το πλαίσιο μπορεί να επεκταθεί εκτός των ορίων των τροχών,παρέχοντας μια διαμόρφωση που είναι κατάλληλη για δύσκολα προσβάσιμα σημεία, όπως συγκόλληση σωλήνων με εξαρτήματα.

Το HSMT-Compact ολοκληρώνει την οικογένεια HSMT. Ενώ το HSMT-Flex και το HSMT-X03 είναι σχεδιασμένα για επιθεώρηση συγκόλλησης κατασκευής, το HSMT-Compact είναι σχεδιασμένο για επιθεώρηση συντήρησης συγκόλλησης.

Το HSMT-Compact Kit περιλαμβάνει:

• Τετραγωνίδιο σαρωτή με χειριστήρια
• Πρόσθετες ράβδοι πλαισίου: 400 mm (16 in.) και 600 mm (24 in.)
• Τέσσερις μαγνητικοί τροχοί, καλυμμένοι με πλαστικό

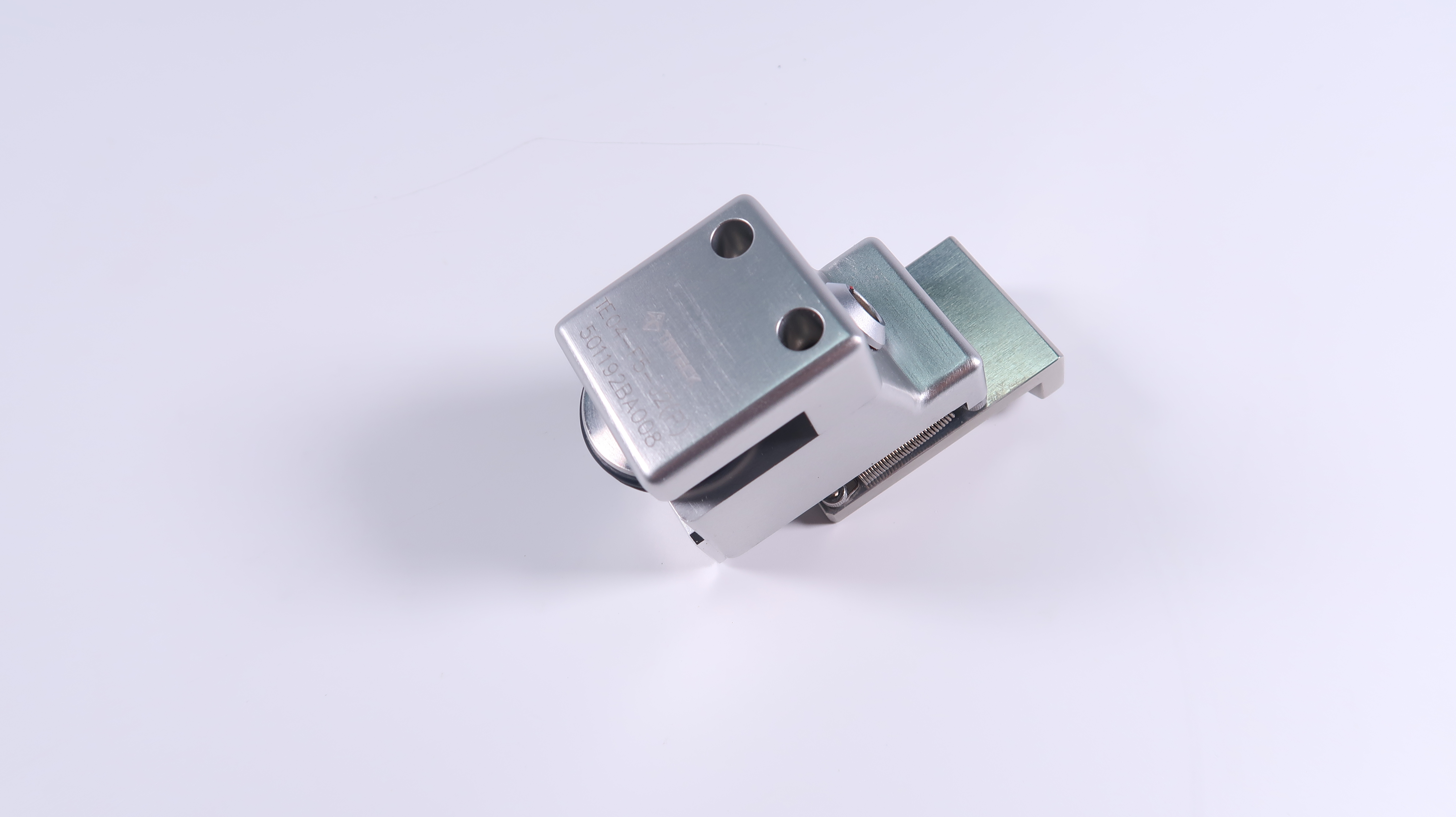

• Αδιάβροχος κωδικοποιητής τροχών με ελατήριο

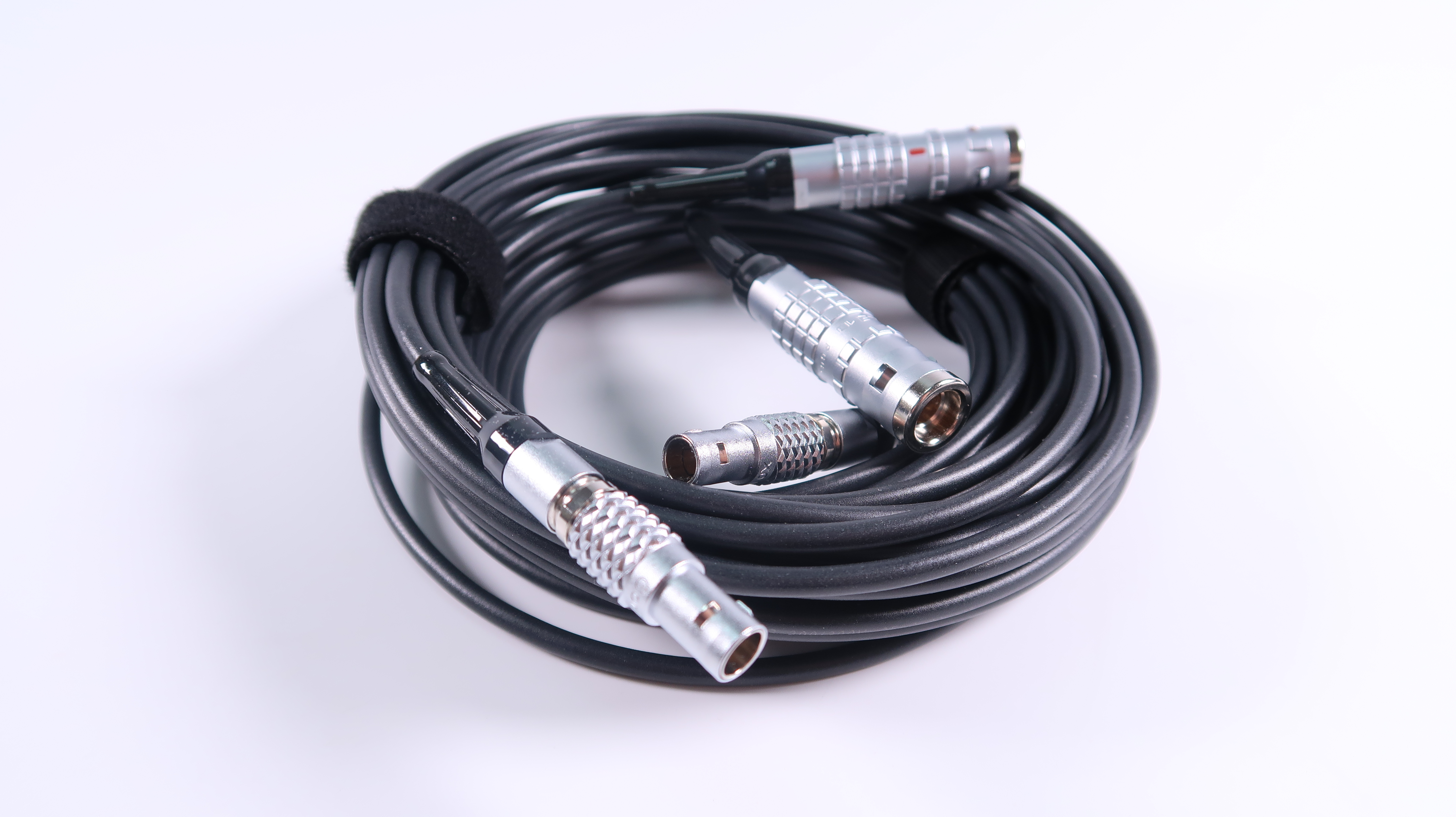

• Ενοποιητής συμβατός με το TE-04 με καλώδιο 5 m
• Τέσσερις στήριγοι 90° για το κάλυμμα του ανιχνευτή
• Τέσσερις άκρα με ελατήριο (SLA)
• Τέσσερα ζυγάδια TOFD/PE (31,75 mm)
• Δύο ζυγοί σε φάση (40 mm)
• Σωλήνες άρδευσης και εξαρτήματα τους
• Δύο μετρικοί κανόνας/ΗΠΑ

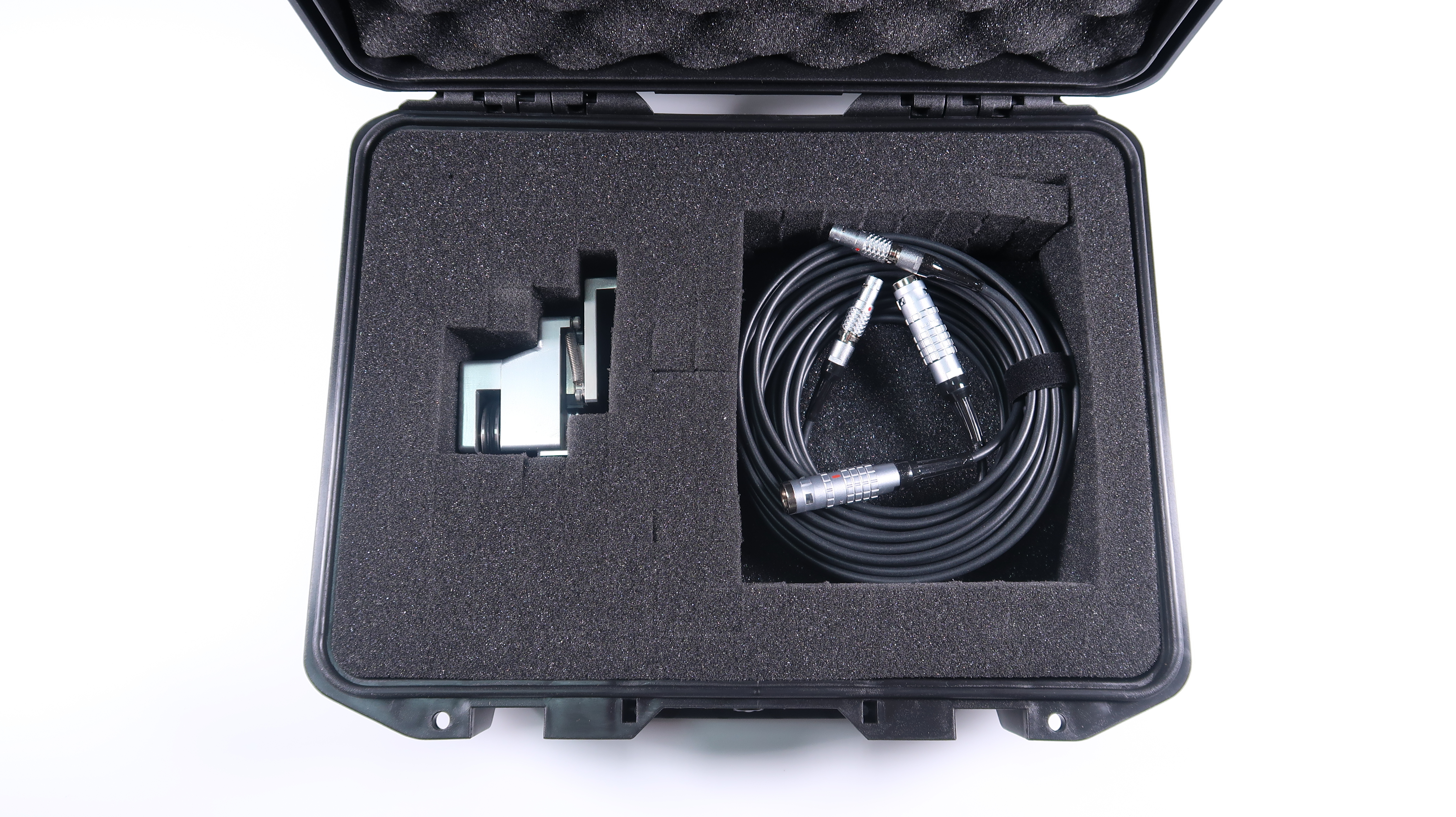

• Σκληρή θήκη

Μια τυπική διαμόρφωση περιλαμβάνει δύο ανιχνευτές φάσης και ένα ζευγάρι ανιχνευτών TOFD, για να συμμορφώνονται με τον κώδικα ASME.

Άλλες διαμορφώσεις περιλαμβάνουν:

• 1 ζευγάρι ανιχνευτών TOFD
• 2 ζεύγη ανιχνευτών TOFD
• 2 ανιχνευτές PA

Χαρακτηριστικά

• Περιφερειακή σάρωση σε σωλήνες προγραμματισμού 4 ίντσες (4,5 ίντσες OD) ή μεγαλύτερη
• Οι μαγνητικοί τροχοί κρατούν την μονάδα σε μια σιδηρομαγνητική επιφάνεια ελέγχου.
• Ελαφρύ αλουμινένιο πλαίσιο με προσαρμόσιμο μήκος
• Ο σχεδιασμός του πλαισίου επιτρέπει την τοποθέτηση των ανιχνευτών έξω από τους τροχούς.
• Υποστήριξη έως 4 ανιχνευτών σε σωλήνες ή επίπεδες επιφάνειες
• Πλήρως ρυθμιζόμενη τοποθέτηση του ανιχνευτή
• Ανεξάρτητα φορτισμένα με ελατήριο φορητές σόντες
• Αδιάβροχος κωδικοποιητής με ελατήριο
• Αφαίρετες λαβές
• Επικεφαλίδα για την τοποθέτηση ομφάλου ή κορδέλας
• Διάδοχος νερού ενσωματωμένος στο πλαίσιο του σαρωτή
• Μετρικοί/Αμερικανικοί κανόνοι στον σαρωτή για εύκολη μέτρηση διαχωρισμού μελετητή
